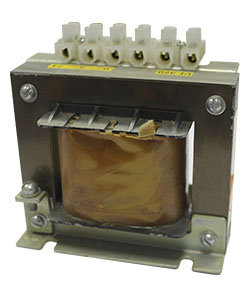

ОСМ1-0,4 У3 380/220/110/36/24, трансформатор
Артикул: ET560473
Цена по запросу
Основные характеристики
| Артикул | ET560473 |
| Номинальная мощность, кВА | 0,4 |
| Климатическое исполнение и категория размещения | У3 |
| Напряжение первичной обмотки (U1), В | 380 |
| Напряжение вторичной обмотки (U2), В | 220 |
| Напряжение вторичной обмотки (U3), В | 110 |
| Напряжение вторичной обмотки (U4), В | 36 |
| Напряжение вторичной обмотки (U5), В | 24 |
| Степень защиты | IP00 |
01 Краткое руководство по эксплуатации серии ОСМ1.pdf
Назначение
Однофазные трансформаторы серии ОСМ мощностью 0,063 - 4,0 кВА исполнения У3 включаемые в сеть переменного тока частоты 50 Гц с номинальным напряжением до 660В, предназначены для питания цепей управления местного освещения, сигнализации и выпрямителей собранных по двухполупериодной схеме выпрямления.Трансформаторы выполнены на витом разрезном магнитопроводе из холоднокатаной электротехнической стали. Катушки трансформаторов каркасной конструкции из медного провода с теплостойкой изоляцией. Трансформаторы в сборе пропитаны влагостойким электроизоляционным лаком в установке вакуумной пропитки. Трансформаторы одного типа различных климатических исполнений одинаковы по всем электрическим параметрам, габаритным размерам и отличаются только защитными покрытиями. Контактные зажимы трансформаторов расположены на изоляционных колодках из пластмассы.
Трансформаторы ОСМ предназначены для работы в закрытом помещении при следующих условиях:
• окружающая среда не взрывоопасная;
• высота над уровнем моря - не более 1000м;
• температура окружающей среды от -45оС до +40оС.
Преимущества
- стойкость к ударным нагрузкам и вибрациям;
- многоцелевое назначение;
- защита от поражения током;
- в качестве магнитопровода используется витой разрезной сердечник, изготовленный из электротехнической шихтованной холоднокатаной стали;
- множество вариантов исполнения.
