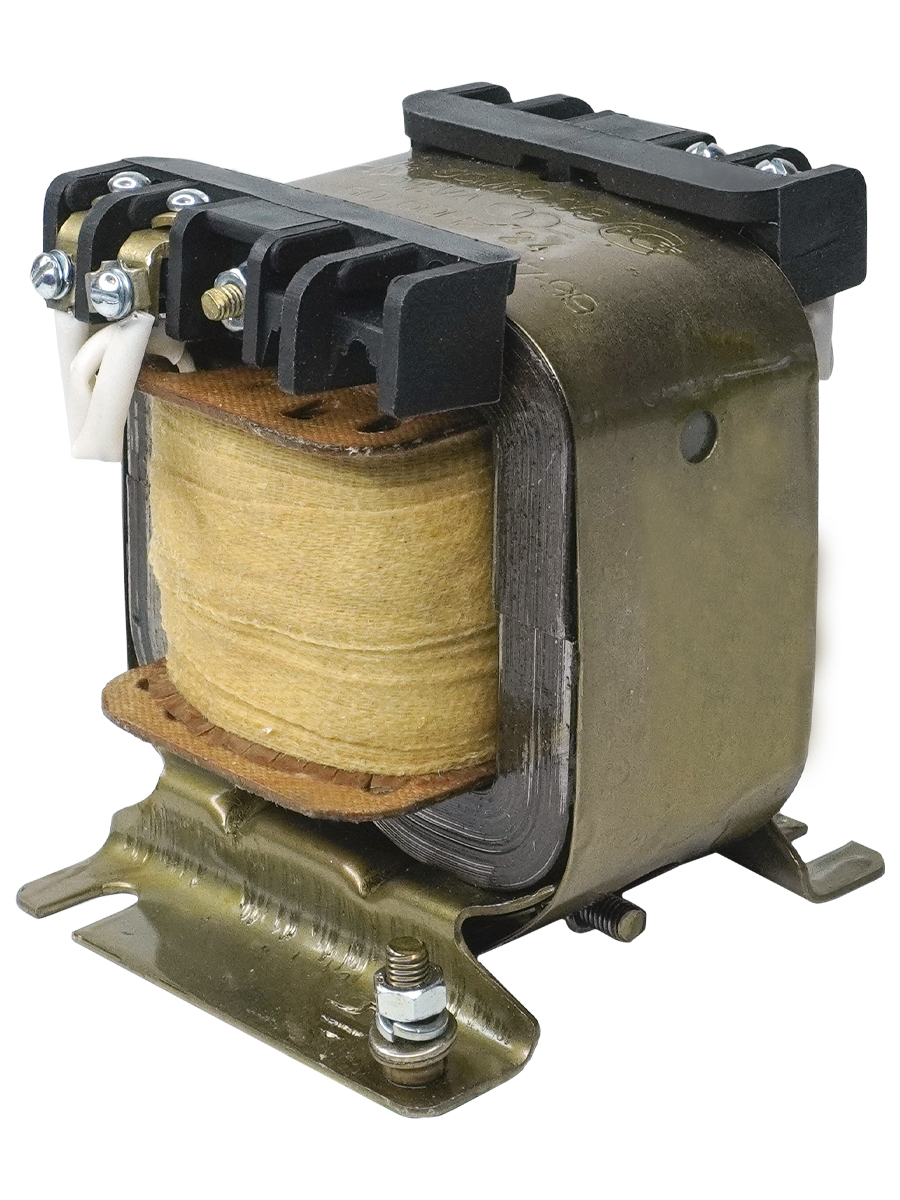

| Артикул | ET008887 |
| Климатическое исполнение и категория размещения | У3 |
| Напряжение первичной обмотки (U1), В | 380 |
| Напряжение вторичной обмотки (U2), В | 110/29/42 |
| Степень защиты | IP00 |
| Артикул | ET008887 |
| Климатическое исполнение и категория размещения | У3 |
| Напряжение первичной обмотки (U1), В | 380 |
| Напряжение вторичной обмотки (U2), В | 110/29/42 |
| Степень защиты | IP00 |
| Ширина, мм | 88 |
| Номинальная мощность, кВт | 0,1 |
| Высота, мм | 95 |
| Длина, мм | 70 |
| КПД, не менее | 87 % |
| Индивидуальная | Групповая | Транспортная | |
| Количество штук в упаковке | 1 | 4 | |
| Длина, см | 7 | 18.50 | |
| Ширина, см | 8.80 | 20 | |
| Высота, см | 9.50 | 10 | |
| Вес брутто, кг | 1.830 | 7.280 | |
| Вес нетто, кг | 1.830 | 7.32 | |
| Объем, м3 | 0.000585 | 0.003700 |
01 Краткое руководство по эксплуатации серии ОСМ1.pdf
Назначение

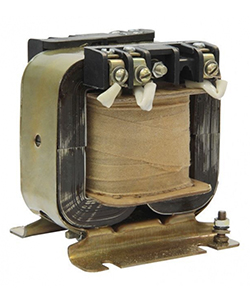

Однофазные трансформаторы серии ОСМ мощностью 0,063 - 4,0 кВА исполнения У3 включаемые в сеть переменного тока частоты 50 Гц с номинальным напряжением до 660В, предназначены для питания цепей управления местного освещения, сигнализации и выпрямителей собранных по двухполупериодной схеме выпрямления.Трансформаторы выполнены на витом разрезном магнитопроводе из холоднокатаной электротехнической стали. Катушки трансформаторов каркасной конструкции из медного провода с теплостойкой изоляцией. Трансформаторы в сборе пропитаны влагостойким электроизоляционным лаком в установке вакуумной пропитки. Трансформаторы одного типа различных климатических исполнений одинаковы по всем электрическим параметрам, габаритным размерам и отличаются только защитными покрытиями. Контактные зажимы трансформаторов расположены на изоляционных колодках из пластмассы.
Трансформаторы ОСМ предназначены для работы в закрытом помещении при следующих условиях:
• окружающая среда не взрывоопасная;
• высота над уровнем моря - не более 1000м;
• температура окружающей среды от -45оС до +40оС.
Преимущества
- стойкость к ударным нагрузкам и вибрациям;
- многоцелевое назначение;
- защита от поражения током;
- в качестве магнитопровода используется витой разрезной сердечник, изготовленный из электротехнической шихтованной холоднокатаной стали;
- множество вариантов исполнения.
