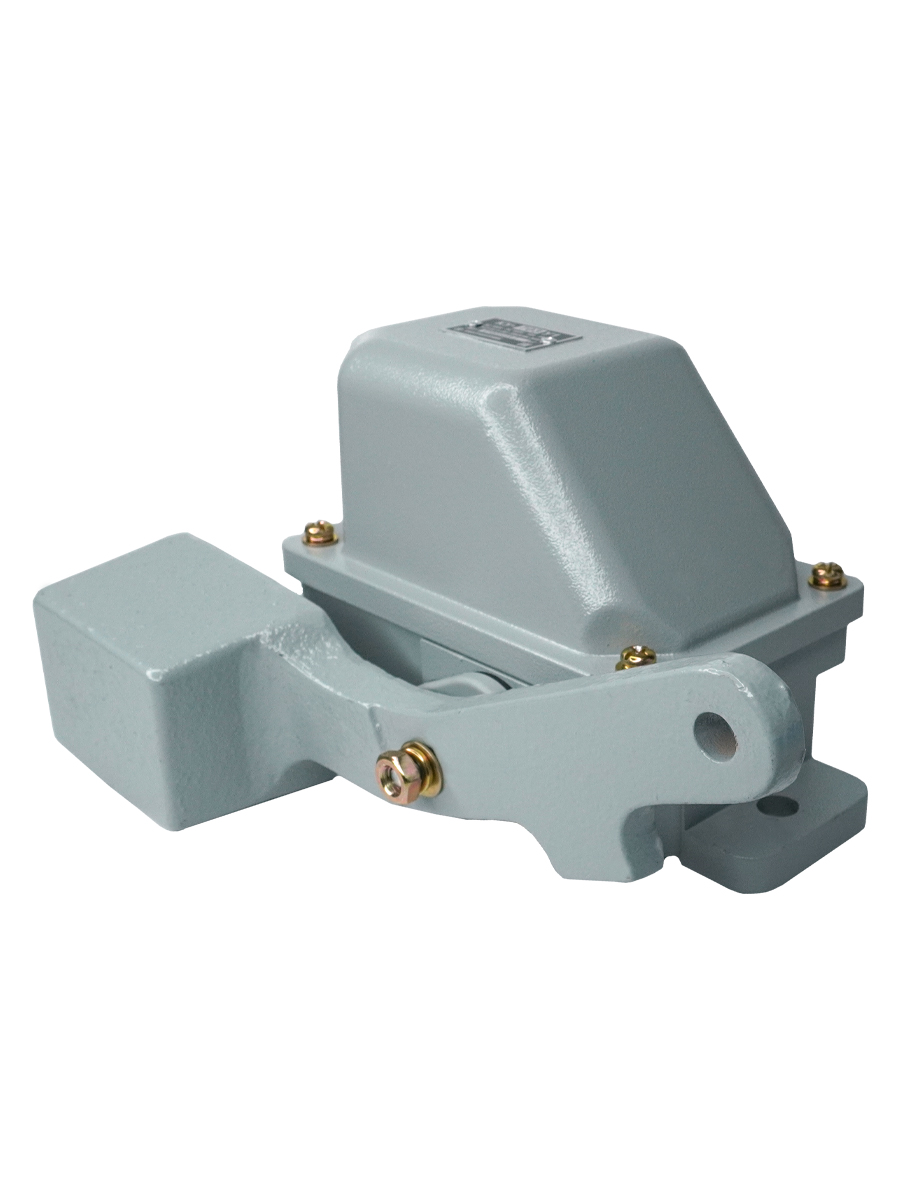

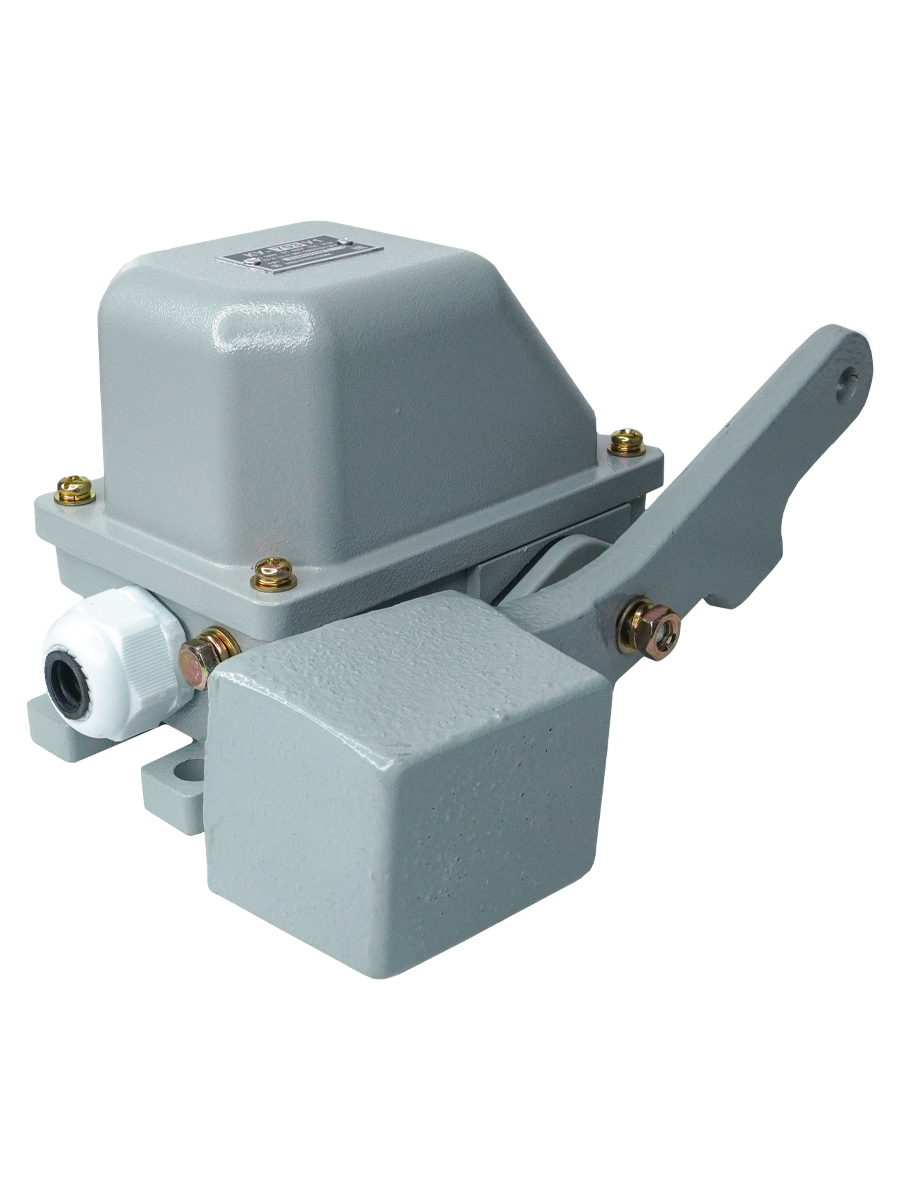

КУ-703 У1, рычаг с грузом, без противовеса, 10А, IP44, 2 эл. цепи, выключатель концевой (ЭТ)

Артикул: ET003119

КУ-703 У1, рычаг с грузом, без противовеса, 10А, IP44, 2 эл. цепи (ЭТ)

Сравнить

5 327.91 Р

Цена с НДС

В избранное

В наличии много

Купить в один клик

В корзину

Основные характеристики

Артикул	ET003119
Материал корпуса (оболочки)	силумин
Номинальный рабочий ток, Iе, A	10А
Номинальное рабочее напряжение, Ue, В	500В AC, 440В DC
Номинальное напряжение изоляции, Ui, В	500В
Вид привода	рычаг с грузом (без противовеса)
Тип срабатывания	с фиксацией в крайних положениях
Степень защиты	IP44
Климатическое исполнение и категория размещения	У1
Габаритные размеры LхHхB, мм	185х170х205

Все характеристики

Назначение и преимущества
Характеристики
Документация
Параметры упаковки

Назначение и преимущества
Назначение
Концевые выключатели серии КУ, НВ предназначены для коммутации цепей управления в крановых электроприводах переменного тока напряжением до 500 В, частотой 50/60 Гц и постоянного тока напряжением до 440 В и устанавливаются в схемах управления для ограничения линейного передвижения механизмов.
Выключатели имеют две независимые электрические цепи и могут работать как на переменном, так и на постоянном токе в повторно-кратковременном режиме.
Преимущества
- Широкий выбор типов привода;
- Высокая степень защиты от воздействия влаги и пыли;
- Высокая коммутационная и механическая износостойкость;
- Силуминовый корпус;
- Простой монтаж устройства;
- Высокие показатели износоустойчивости.
Документация
01 Габаритные и установочные размеры серии ВУ, КУ, НВ.pdf
01 Краткое руководство по эксплуатации серии ВУ.pdf
01 Краткое руководство по эксплуатации серии КУ.pdf
01 Краткое руководство по эксплуатации серии НВ.pdf
01 Структура условного обозначения серии ВУ, КУ, НВ.pdf
01 Технические характеристики серии ВУ, КУ, НВ.pdf
02 Описание из каталога серии ВУ, КУ, НВ.pdf
03 Сертификат соответствия серии ВПК.pdf

Характеристики

Артикул	ET003119
Материал корпуса (оболочки)	силумин
Номинальный рабочий ток, Iе, A	10А
Номинальное рабочее напряжение, Ue, В	500В AC, 440В DC
Номинальное напряжение изоляции, Ui, В	500В
Вид привода	рычаг с грузом (без противовеса)
Тип срабатывания	с фиксацией в крайних положениях
Степень защиты	IP44
Климатическое исполнение и категория размещения	У1
Габаритные размеры LхHхB, мм	185х170х205
Кол-во в трансп. упаковке	4
Контактная группа	2р (2nc)
Механическая износостойкость, циклов ВО	1 000 000
Коммутационная износостойкость, циклов ВО	400 000
Тип сальника для ввода внешних проводов	MG32
Способ крепления	основанием корпуса винтами
Наименование изделия	выключатель концевой КУ-703 У1
Условия использования	На открытом воздухе
Режим работы	повторно-кратковременный
Крутящий момент при затягивании винта, Нм	1,18
Номинальное сечение внешних проводников (одиночный), мм²	2,5
Номинальное сечение внешних проводников (двойной), мм²	1,5
Число рабочих положений	2
Температура эксплуатации, °C	-45…40 °C
Режим работы, ПВ	повторно-кратковременный
Тип привода	груз с противовесом

Параметры упаковки

	Индивидуальная	Групповая	Транспортная
Количество штук в упаковке	1		4
Длина, см	26.70		54
Ширина, см	18.60		39.50
Высота, см	14.70		17
Вес брутто, кг	4.395		17.100
Вес нетто, кг	4.272
Объем, м3	0.0073		0.036261
