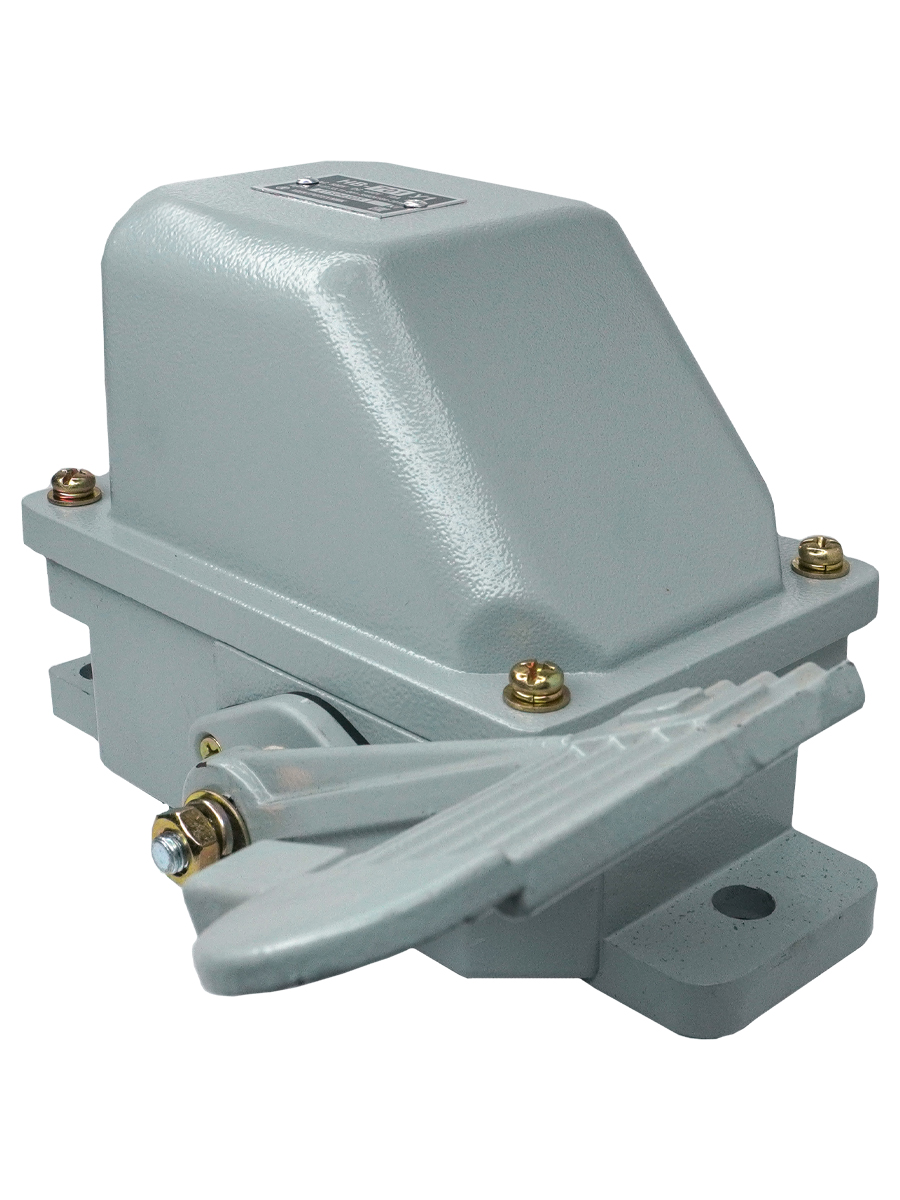

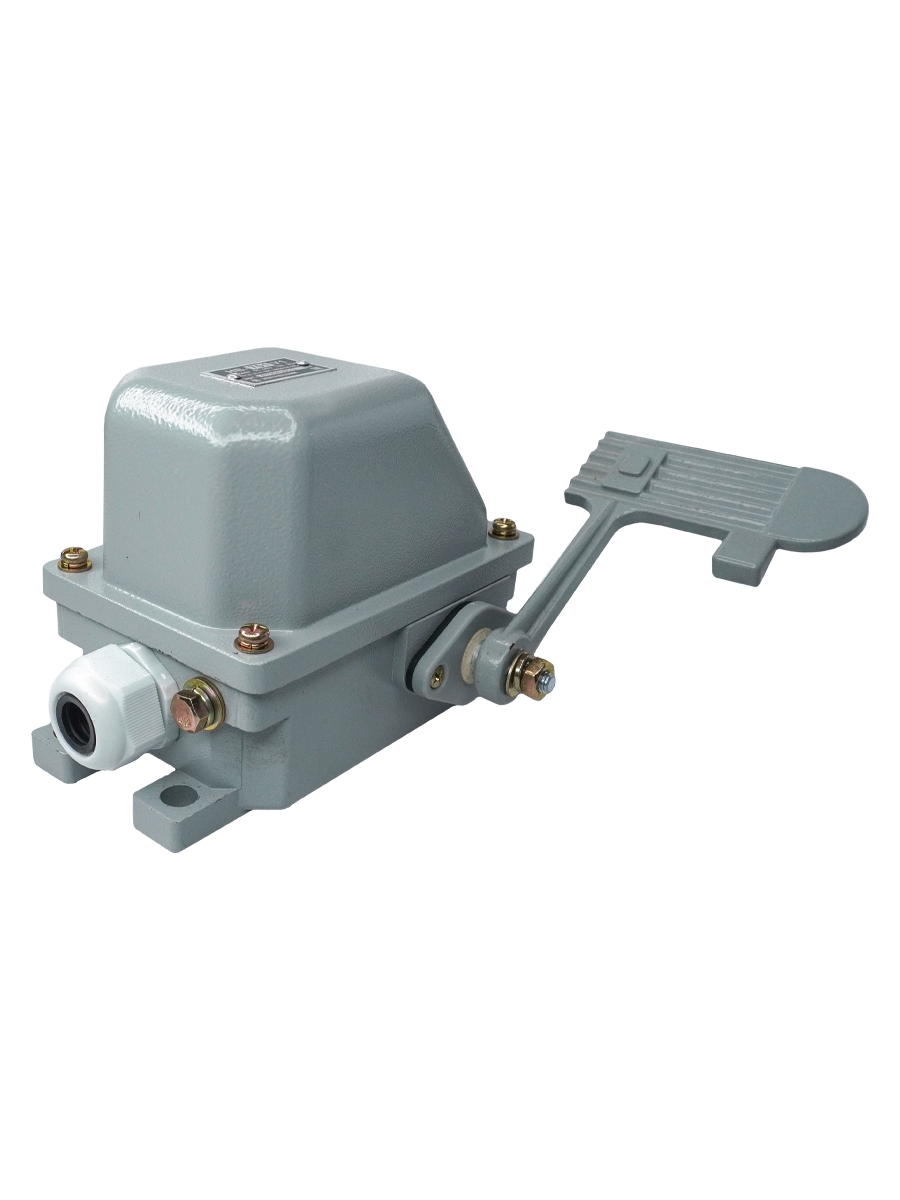

НВ-701 У1, рычаг с 1-ой педалью, 10А, IP44, 2 эл. цепи, выключатель концевой ножной (ЭТ)

Артикул: ET504305

НВ-701 У1, рычаг с 1-ой педалью, 10А, IP44, 2 эл. цепи (ЭТ)

Сравнить

5 830.55 Р

Цена с НДС

В избранное

В наличии много

Купить в один клик

В корзину

Основные характеристики

Артикул	ET504305
Материал корпуса (оболочки)	силумин
Номинальный рабочий ток, Iе, A	10
Номинальное рабочее напряжение, Ue, В	500В AC, 440В DC
Номинальное напряжение изоляции, Ui, В	500
Тип привода	рычаг с 1-ой педалью
Тип срабатывания	с самовозвратом в нулевое положение
Степень защиты	IP44
Климатическое исполнение и категория размещения	У1

Все характеристики

Назначение и преимущества
Характеристики
Документация
Параметры упаковки

Назначение и преимущества
Назначение
Концевые выключатели серии КУ, НВ предназначены для коммутации цепей управления в крановых электроприводах переменного тока напряжением до 500 В, частотой 50/60 Гц и постоянного тока напряжением до 440 В и устанавливаются в схемах управления для ограничения линейного передвижения механизмов.
Выключатели имеют две независимые электрические цепи и могут работать как на переменном, так и на постоянном токе в повторно-кратковременном режиме.
Преимущества
- Широкий выбор типов привода;
- Высокая степень защиты от воздействия влаги и пыли;
- Высокая коммутационная и механическая износостойкость;
- Силуминовый корпус;
- Простой монтаж устройства;
- Высокие показатели износоустойчивости.
Документация
01 Габаритные и установочные размеры серии ВУ, КУ, НВ.pdf
01 Краткое руководство по эксплуатации серии ВУ.pdf
01 Краткое руководство по эксплуатации серии КУ.pdf
01 Краткое руководство по эксплуатации серии НВ.pdf
01 Структура условного обозначения серии ВУ, КУ, НВ.pdf
01 Технические характеристики серии ВУ, КУ, НВ.pdf
02 Листовка серии ВУ, КУ, НВ.pdf
02 Описание из каталога серии ВУ, КУ, НВ.pdf
03 Декларация соответствия ЕАЭС РФ Выключатели путевые, концевые.pdf
03 Сертификат соответствия серии ВПК.pdf

Характеристики

Артикул	ET504305
Материал корпуса (оболочки)	силумин
Номинальный рабочий ток, Iе, A	10
Номинальное рабочее напряжение, Ue, В	500В AC, 440В DC
Номинальное напряжение изоляции, Ui, В	500
Тип привода	рычаг с 1-ой педалью
Тип срабатывания	с самовозвратом в нулевое положение
Степень защиты	IP44
Климатическое исполнение и категория размещения	У1
Ширина, мм	205
Коммутационная износостойкость, циклов ВО	400 000
Высота, мм	170
Длина, мм	185
Механическая износостойкость, циклов ВО	1 000 000
Температура эксплуатации, °C	-45…40 °C
Режим работы	Повторно-кратковременный
Число рабочих положений	2
Крутящий момент при затягивании винта, Нм	1,18
Номинальное сечение внешних проводников (одиночный), мм²	2,5мм²
Номинальное сечение внешних проводников (двойной), мм²	1,5мм²

Параметры упаковки

	Индивидуальная	Групповая	Транспортная
Количество штук в упаковке	1		8
Длина, см	22		53.50
Ширина, см	16		34.50
Высота, см	14		31
Вес брутто, кг	2.373		20.200
Вес нетто, кг	2.273		18.184
Объем, м3	0.004928		0.057218
