Контакторы и магнитные пускатели: сходства и различия

Чем похожи, а также чем отличается контактор от пускателя
Схема и структура работы
Как различаются устройства по назначению
Особенности использования
Распространенные причины поломок

Далеко не каждый специалист в наладке электрооборудования может точно объяснить разницу между контактором и пускателем. По сути, оба этих прибора выполняют одну и ту же функцию, и при беглом рассмотрении разницы между ними нет. Но, если изучать вопрос более углубленно, различия между приборами есть. Примечательно, что во многих странах отсутствует такое понятие, как электромагнитный пускатель, пусковые устройства любого типа называются контакторами. Исключительно на постсоветском пространстве данные приборы разноплановые, что подтверждает даже соответствующий ГОСТ Р 50030.4.1-2012 (МЭК 60947-4-1:2009).

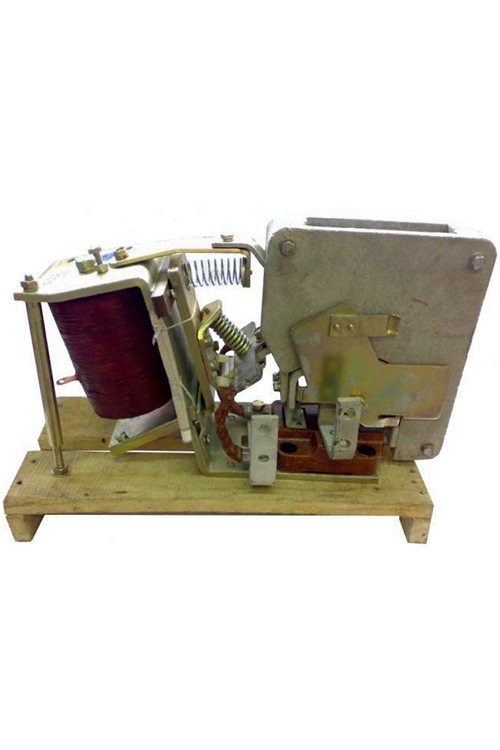

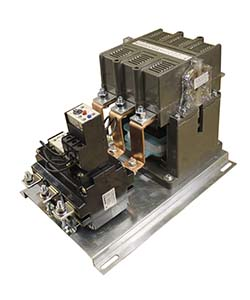

Рис.1 Контактор Рис.2 Пускатель

Чем похожи, а также чем отличается контактор от пускателя

Изучим объединяющие контакторы и пускатели факторы. Функционал у них схож — обеспечение соединения цепи и доставка тока к прибору. Часто их применяют для пусков моторов переменного тока, для ввода и вывода ступеней сопротивления при реостатном пуске.
Следующее сходство — в структуре прибора силовые контакты и единственная либо не единственная пара нормально замкнутых или нормально разомкнутых контактов управляющей цепи.
А в чем разница:
1. Габаритные показатели. Положите рядом два этих устройства с аналогичной допустимой рабочей нагрузкой, визуально уже будет понятно. Магнитный пускатель всегда гораздо меньше по размеру, чем контактор, но с сохранением тех же рабочих показателей.
2. Допустимая нагрузка напряжения. Для цепей с невысокими токами применяют исключительно пускатели небольших габаритов.
3. Разные структурные составляющие. В структуре контактора пары мощных силовых контактов с дугогасительными камерами. Здесь отсутствует предустановленный внешний кожух, монтируется он в специально предназначенные для этого помещения. Пускатель же оборудован собственным корпусом, но отсутствуют габаритные дугогасительные камеры. Потому его не ставят в цепи с высокими значениями мощности, где велика вероятность возникновения электрической дуги. Зато за счет собственной защиты в виде кожуха пускатель можно без опаски ставить на улице при необходимости.
4. Использование. Главная функция пускателей — запуск асинхронных трехфазных электродвигателей переменного тока. По функциям пускатели оборудуют шестью контактами, катушка управления не дает пускателю отключиться, применимы в создании цепей для управления усложненной конструкции, например, с реверсивным типом пуска. А вот назначение контактора — соединение силовой цепи переменного тока разного типа. Число силовых контактов разнится — от четырех до восьми.
Собственно, это и есть три фактора, разделяющих контакторы и пускатели на два типа.

Схема и структура функционирования

Пускатели и контакторы — связующая деталь цепи и электропотребителя. Различия мы уже рассмотрели выше, но, по сути, они работают по аналогичному электромагнитному методу.
Есть и общее у обоих устройств — в схему всегда входит электромагнитная катушка с сердечником, соединенная с контактами, замыкающими и размыкающими цепи. Катушка представляет собой каркас из диэлектрического материала с намотанным на него медным эмальпроводом.

Принцип работы:
● На катушку подается управляющий ток, при прохождении его через катушку создается магнитное поле, проходящее через сердечник.
● Подвижная часть сердечника под действием магнитного поля приходит в движение, соединяется со статичной частью и удерживается в таком положении, замыкая магнитный контур.
● Приводной механизм, соединенный с подвижной частью сердечника замыкает основную контактную группу, приводит в действие вспомогательные группы контактов. Через цепь, замкнутую основной контактной группой, начинает протекать ток, запускающий оборудование, подключенное к пускателю или контактору.
● При отключении управляющей катушки магнитное поле исчезает и больше не удерживает сердечник.
● Специальная система пружин возвращает сердечник и приводной механизм в исходное состояние, размыкая основную контактную группу. Питание управляемого электрооборудования прекращается.
Управляющие (слаботочные) и силовые (управляемые) цепи — это разные по назначению элементы. В первой цепи ток идет на катушку управления, его сила составляет десятки или сотни миллиампер, напряжение в диапазоне 24–380 Вольт. Во второй же цепи токи от единиц до тысяч Ампер (на порядки выше токов в управляющей цепи), а напряжение может превышать 1000В.

Как различаются устройства по своему функционалу

Контакторы монтируют в силовых цепях с постоянным или переменным током — от 100 А до 4800 А. В силовой цепи основной доходит до 2000 В.
Магнитный пускатель зачастую использую для коммутации переменного тока, но подходит и для постоянного. Целевое назначение пускателя — обеспечивать дистанционный пуск прибора, останавливать и обеспечивать реверсивный запуск асинхронных электромоторов с короткозамкнутым ротором, исключение случайного старта. Еще пускатель эксплуатируют для реостатного пуска, регулирования оборотов электроприборов с фазным ротором в сетях до 380 В.
Контакторы универсальны, монтируются в усложненные конструкции, оптимальны очень мощным моторам, схемам с высокими нагрузками и плотными пусками, напряжением около 660 В.
В сложные схемы со множеством контролирующих, защищающих цепей управления и подачи сигналов оптимально монтировать пускатель. В таких схемах на магнитный пускатель устанавливают добавочные группы контактов или реле времени. В некоторых случаях пускатели ставят в паре с защитными тепловыми реле, крепят на коммутационном оборудовании, минимизируют таким образом количество точек кабельно-проводниковых стыков, облегчают установку, вся схема становится проще и меньше. Контактор не предусматривает монтаж дополнительных устройств, потому используется чаще в несложных схемах. Различие контактора и пускателя по назначению заключается примерно в этом.

Особенности использования

Простые правила помогают продлить срок использования прибора. Самые важные требования выделим в один список:
● Перед установкой оборудования очищают от жиров установочные поверхности, проверяют порядок электрических стыков, актуальность регулировок (подготовка к монтажу).
● Во время использования регулярно проверяют техническое состояние групп контактов, периодичность контроля — 50 000 циклов включений-отключений либо одно отключение из-за внештатной ситуации.
● При чистке контактов сохранить их первоначальную геометрическую форму.
● Размещать разрывные контакты соосно по отношению друг к другу,.
● Если у контактора несколько полюсов, надо осуществлять контроль контактов при синхронном замыкании.
● Непременно контролируют работоспособность механической блокировки.
● Во время использования периодически проверяют зазор между контактами.
Собственно, это не сложные и выполнимые правила, позволяющие продлить срок службы устройства.

Распространенные причины поломок

Есть ряд причин, по которым контакторы и пускатели выходят из строя чаще всего. Например, катушка прекращает выполнение своих функций по таким причинам:
● Несоответствие сетевого напряжения техническим требованиям прибора. К примеру, катушка способна выдержать 220 В, но подается 380 В.
● В медной обмотке износился изоляционный слой, что привело к межвитковому замыканию.
● Перегрев.
● Обрыв катушки.
● Пробой изоляции на корпус.
Главные контакты приходят в негодность в основном по следующим причинам:
● Превышение фактических токов нагрузки допустимым параметрам силовых контактов. .
● Подключение к трехфазной нагрузке посредством 2 силовых и 1 дополнительной группы, которая не рассчитана на коммутацию больших токов.
● Недостаточное усилие прижатия контактных площадок или недостаточное усилие размыкания из-за неправильно отрегулированных возвратных пружин.
● Не одновременное смыкание контактов

Итак, и контактор, и пускатель осуществляют функцию управления силовыми цепями. Чтобы остановить выбор на одном из этих устройств, опираться нужно на силу тока силовой цепи, ее конструктивные особенности , категорию размещения и режим использования оборудования а также на функциональные различия магнитного пускателя и контактора.
