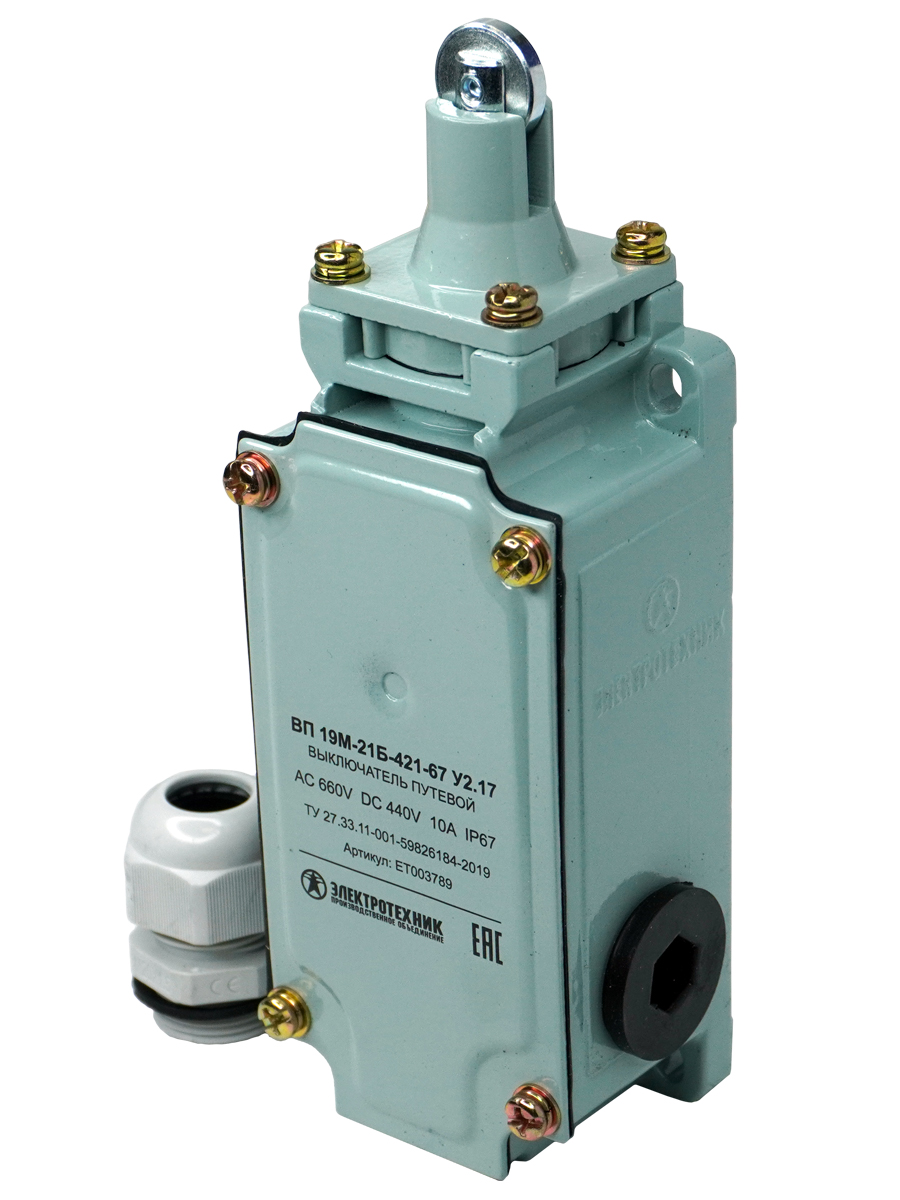

ВП 19М-21Б-421-67 У2.17, четырёхполюсный, толкатель с роликом, 3з+1р, IP67, выключатель путевой (ЭТ)

Артикул: ET003789

ВП 19М-21Б-421-67 У2.17, четырёхполюсный, толкатель с роликом, 3з+1р, IP67 (ЭТ)

Сравнить

2 309.09 Р

Цена с НДС

В избранное

В наличии много

Купить в один клик

В корзину

Основные характеристики

Артикул	ET003789
Материал корпуса (оболочки)	силумин
Номинальный рабочий ток, Iе, A	10
Номинальное напряжение AC, Ue, В	660
Номинальное напряжение DC, Ue, В	440
Количество полюсов	4
Тип контактов	3з+1р
Степень защиты	IP67
Климатическое исполнение и категория размещения	У2

Все характеристики

Назначение и преимущества
Характеристики
Документация
Параметры упаковки

Назначение и преимущества
Назначение
Выключатели путевые серии ВП 19 предназначены для применения в электрических цепях управления, сигнализации и контроля относительного положения подвижных частей механизма в пространстве.
Основное применение - коммутации электрических цепей управления переменного тока напряжением до 660 В частотой 50/60 Гц и постоянного тока напряжением до 440 В под воздействием управляющих упоров в определенных точках пути контролируемого объекта.
Благодаря многочисленным модификациям и 4-х полюсной системе контактов, выключатели используются в широком спектре.
Преимущества
- Высокая степень защиты от воздействия влаги и пыли;
- Высокая коммутационная износостойкость;
- Ударопрочный силуминовый корпус;
- Демпферный механизм привода обеспечивает надёжную работу привода;
- Регулируемый шток привода позволяет легко и точно настроить моменты срабатывания выключателя.
Документация
01 Габаритные и установочные размеры.pdf
01 Краткое руководство по эксплуатации (Ход штока 4ММ).pdf
01 Краткое руководство по эксплуатации (Ход штока 7ММ).pdf
01 Руководство по эксплуатации.pdf
01 Структура условного обозначения.pdf
01 Технические характеристики.pdf
02 Листовка серии ВП 19.pdf
02 Описание из каталога.pdf
03 Декларация соответствия ЕАЭС РФ Выключатели путевые, концевые.pdf
03 Сертификат соответствия.pdf

Характеристики

Артикул	ET003789
Материал корпуса (оболочки)	силумин
Номинальный рабочий ток, Iе, A	10
Номинальное напряжение AC, Ue, В	660
Номинальное напряжение DC, Ue, В	440
Количество полюсов	4
Тип контактов	3з+1р
Степень защиты	IP67
Климатическое исполнение и категория размещения	У2
Номинальное напряжение изоляции, Ui, В	660
Ширина, мм	46
Тип привода	толкатель с роликом
Коммутационная износостойкость, циклов ВО	1 000 000
Высота, мм	61
Длина, мм	157
Механическая износостойкость, циклов ВО	20 000 000
Крутящий момент при затягивании винта, Нм	1,18
Номинальное сечение внешних проводников (одиночный), мм²	2,5
Тип сальника для ввода внешних проводов	MG20
Номинальное сечение внешних проводников (двойной), мм²	1,5

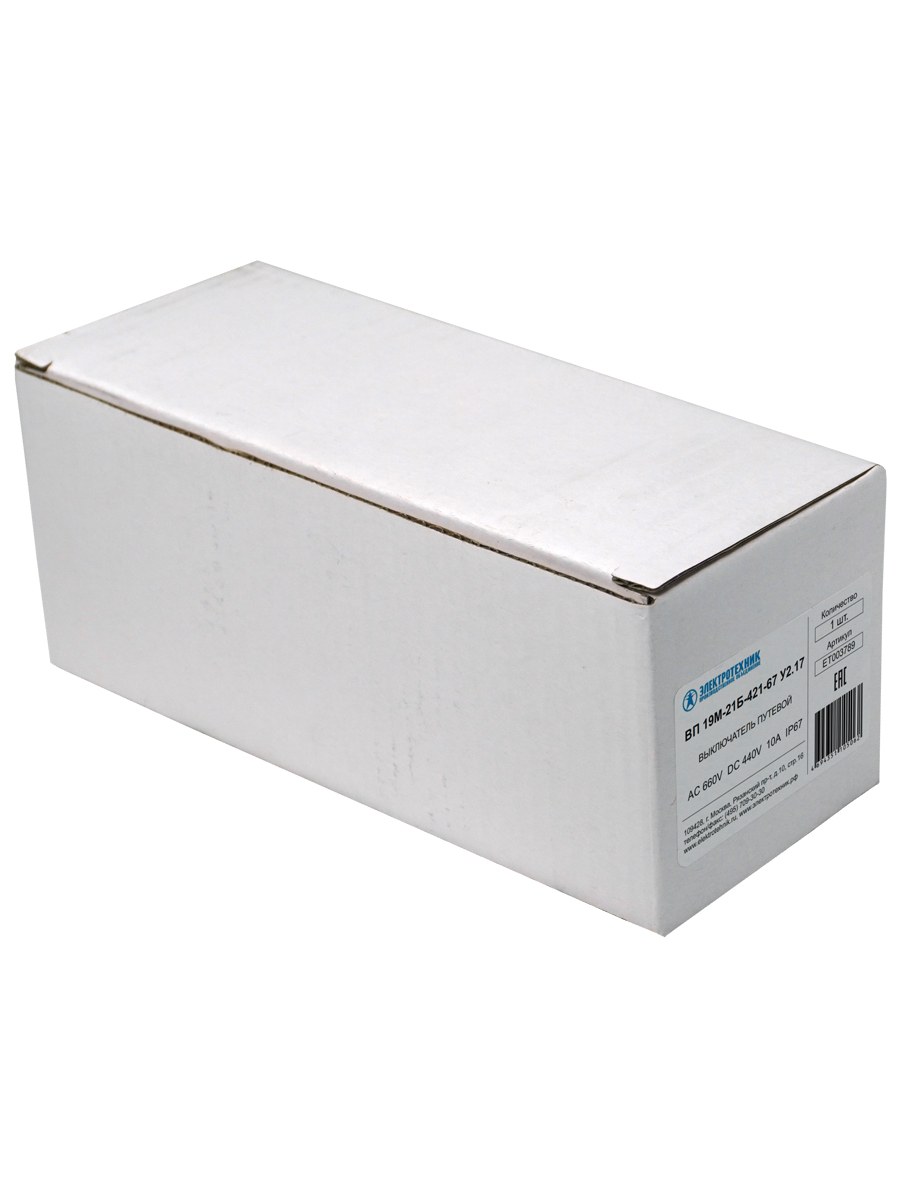

Параметры упаковки

	Индивидуальная	Групповая	Транспортная
Количество штук в упаковке	1		60
Длина, см	17		36
Ширина, см	6.50		36
Высота, см	5.50		36
Вес брутто, кг	0.395		24.400
Вес нетто, кг	0.355		21.3
Объем, м3	0.000608		0.046656
