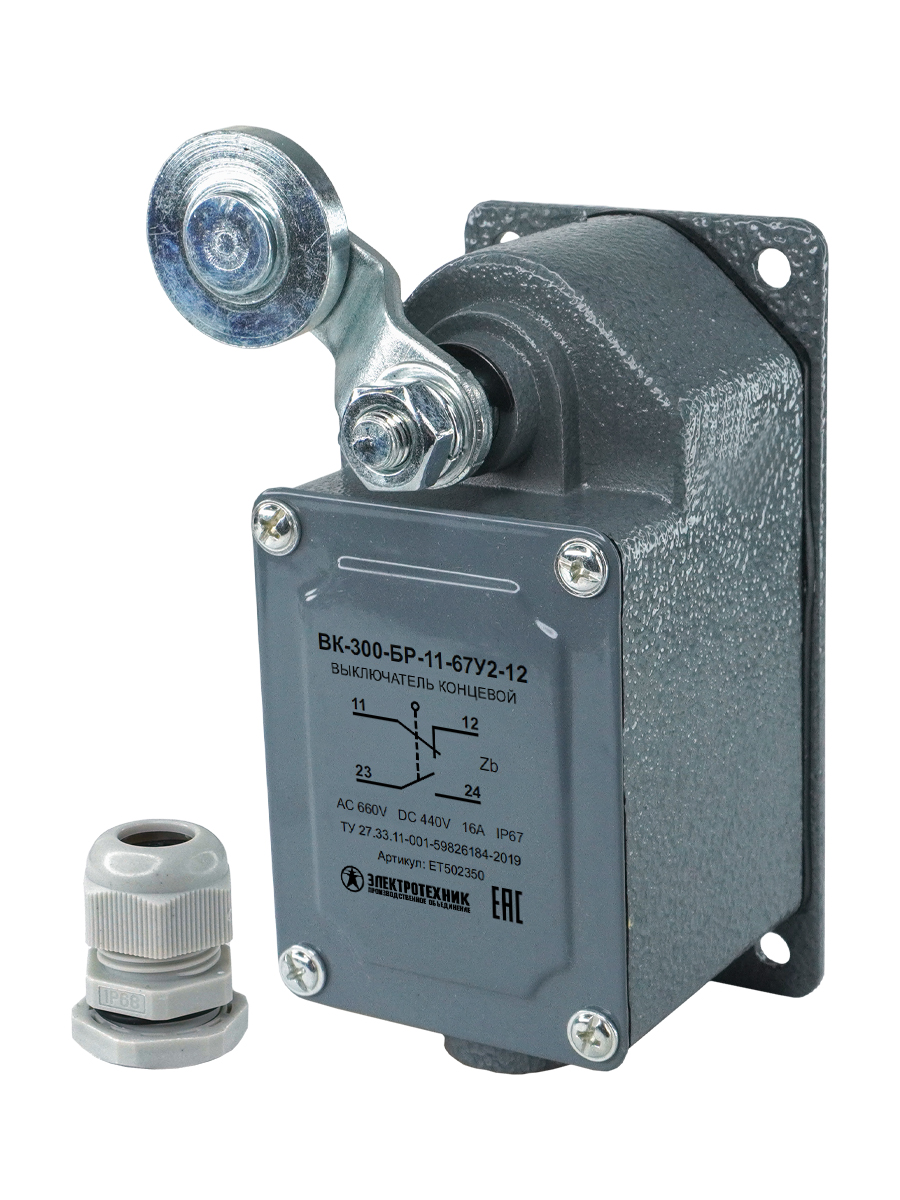

ВК-300-БР-11-67У2-12, рычаг с роликом, с сальником, ход влево, самовозврат, ступень 1- 41мм, IP67, выключатель концевой (ЭТ)

Артикул: ET502350

ВК-300-БР-11-67У2-12, рычаг с роликом, с сальником, ход влево, самовозврат, ступень 1, IP67 (ЭТ)

Сравнить

1 401.65 Р

Цена с НДС

В избранное

В наличии много

Купить в один клик

В корзину

Основные характеристики

Артикул	ET502350
Номинальное напряжение изоляции, Ui, В	660
Кабельный ввод	С сальником
Номинальный рабочий ток Ie (АС-15), при 230В, А	16
Коммутационная износостойкость, циклов ВО	1 000 000
Положение ролика	Ступень 1
Направление движения	Ход влево
Возврат в исходное положение	С самовозвратом
Тип контактов	1з+1р
Степень защиты	IP67
Климатическое исполнение и категория размещения	У2

Все характеристики

Назначение и преимущества
Характеристики
Документация
Параметры упаковки

Назначение и преимущества
Назначение
Выключатели концевые серии ВК-200, ВК-300 предназначены для применения в электрических цепях управления, сигнализации и контроля относительного положения подвижных частей механизма в пространстве. Основное применение - коммутация электрических цепей управления переменного напряжения до 660 В и постоянного напряжения до 440 В под воздействием управляющих упоров в определенных точках пути контролируемого объекта. Используются в цепях управления крановых, грузоподъёмных и тяговых электроприводов.
Преимущества
- Простая ручная установка направления рабочего хода;
- Возможность изменения ступени выключателя;
- Высокая коммутационная и механическая износостойкость;
- Высокая степень защиты от воздействия влаги и пыли;
- Ударопрочный силуминовый корпус.
Документация
01 Габаритные и установочные размеры серии ВК-200, ВК-300.pdf
01 Краткое руководство по эксплуатации серии ВК-200, ВК-300.pdf
01 Структура условного обозначения серии ВК-200, ВК-300.pdf
01 Технические характеристики серии ВК-200, ВК-300.pdf
02 Каталог производителя серии ВК-200, ВК-300.pdf
03 Декларация соответствия ЕАЭС РФ Выключатели путевые, концевые.pdf
03 Сертификат соответствия серии ВК-200, ВК-300.pdf

Характеристики

Артикул	ET502350
Номинальное напряжение изоляции, Ui, В	660
Кабельный ввод	С сальником
Номинальный рабочий ток Ie (АС-15), при 230В, А	16
Коммутационная износостойкость, циклов ВО	1 000 000
Положение ролика	Ступень 1
Направление движения	Ход влево
Возврат в исходное положение	С самовозвратом
Тип контактов	1з+1р
Степень защиты	IP67
Климатическое исполнение и категория размещения	У2
Номинальное рабочее напряжение, Ue, В	660В AC, 440В DC
Количество полюсов	2
Материал корпуса	Силумин
Ширина, мм	60
Тип привода	Рычаг с роликом
Материал контактов	Биметалл
Высота, мм	120
Длина, мм	60
Механическая износостойкость, циклов ВО	14 000 000
Тип срабатывания	Полумгновенного действия
Температура эксплуатации, °C	-45...+40 °С
Режим работы	Повторно-кратковременный
Номинальное сечение внешних проводников (одиночный), мм²	2,5мм²
Тип сальника для ввода внешних проводов	MG20
Номинальное сечение внешних проводников (двойной), мм²	1,5мм²
Допустимая частота включений, циклов в час	600
Тип крепления	Базовый
Крутящий момент при затягивании винта контактов, Нм	0,4-0,6Нм

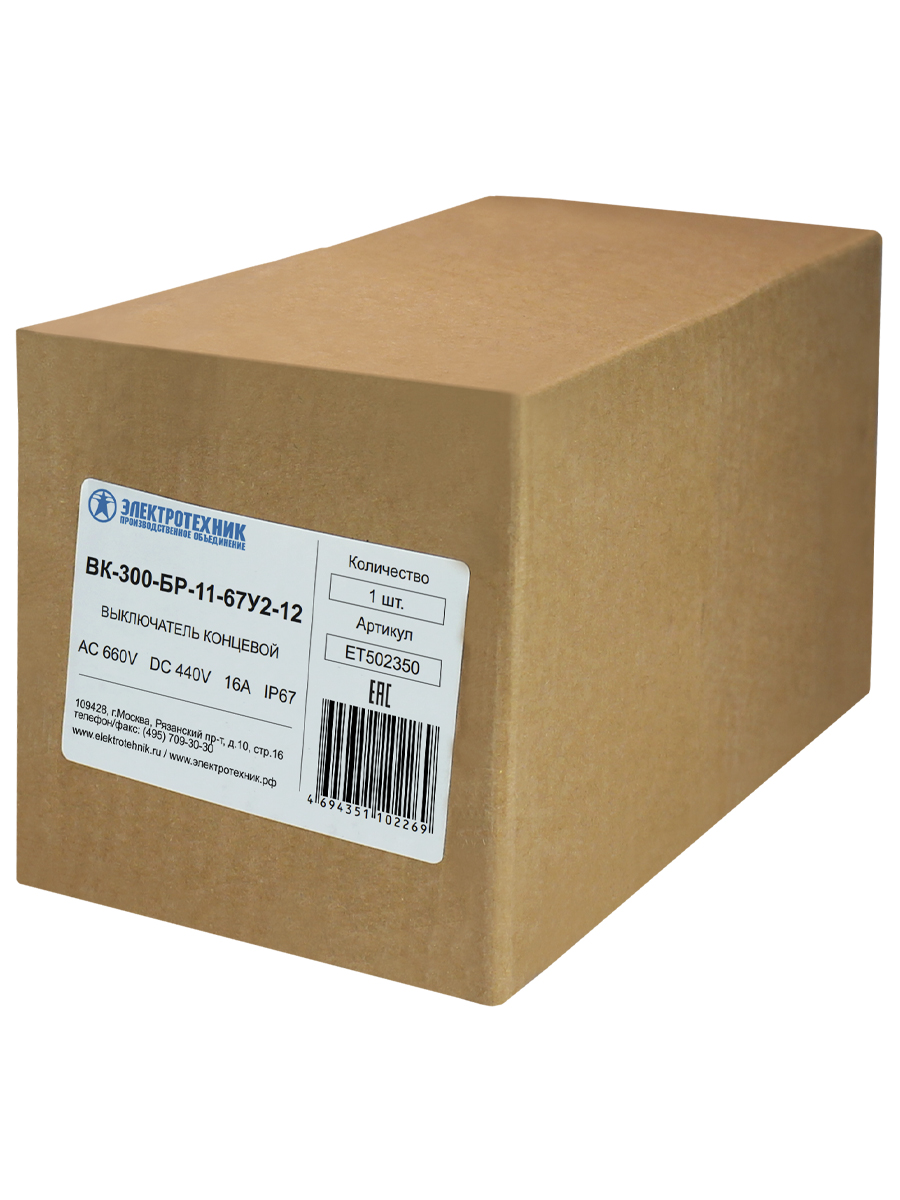

Параметры упаковки

	Индивидуальная	Групповая	Транспортная
Количество штук в упаковке	1		24
Длина, см	14.50		34
Ширина, см	8		30
Высота, см	7.50		23.50
Вес брутто, кг	0.748		18.700
Вес нетто, кг	0.723		17.352
Объем, м3	0.000870		0.024000
