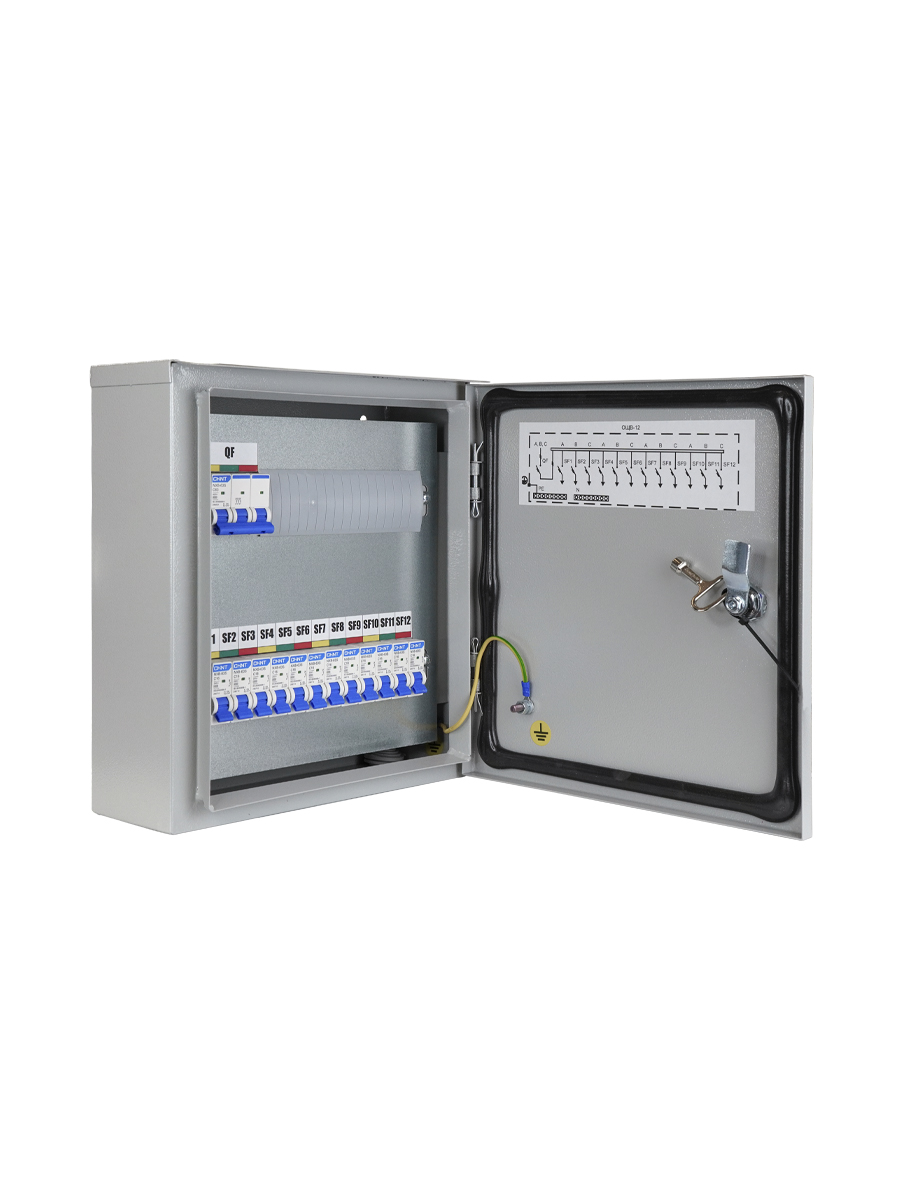

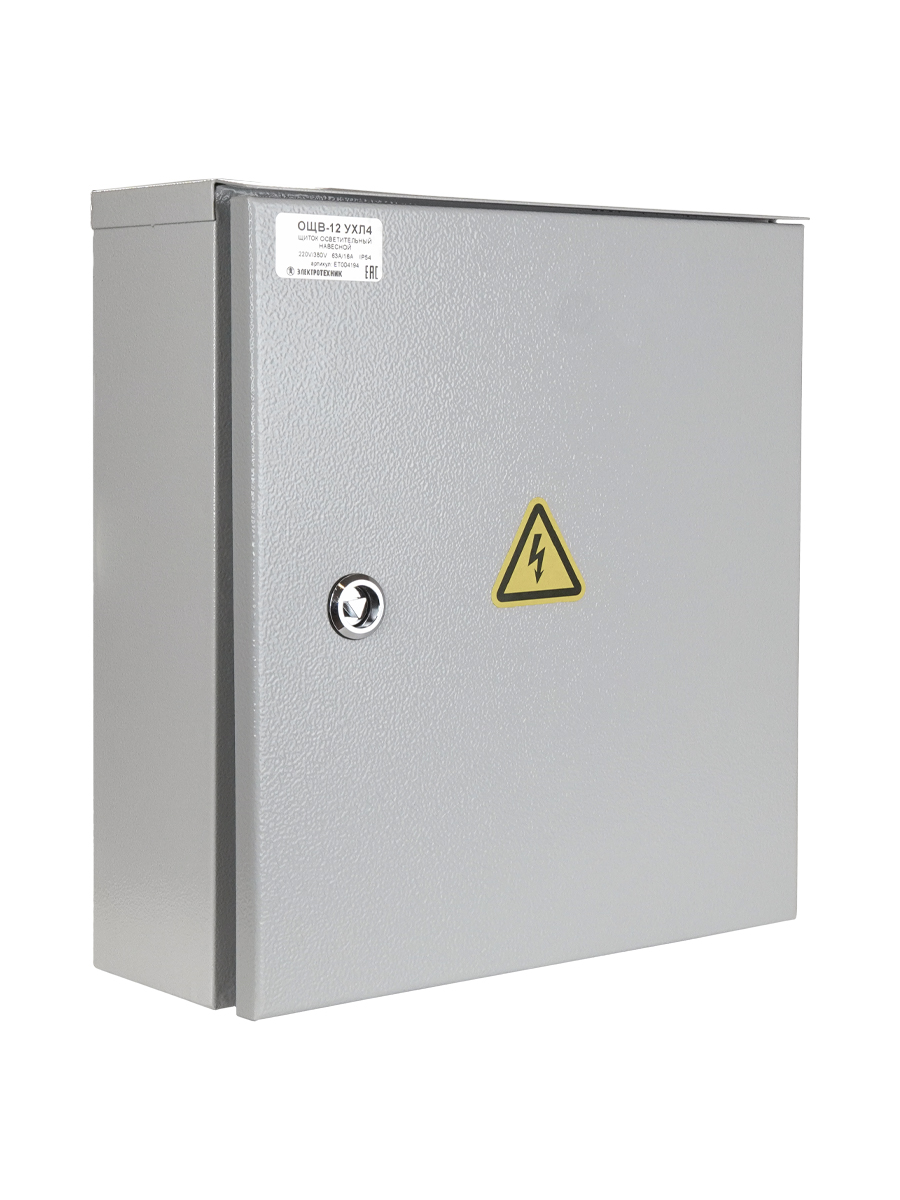

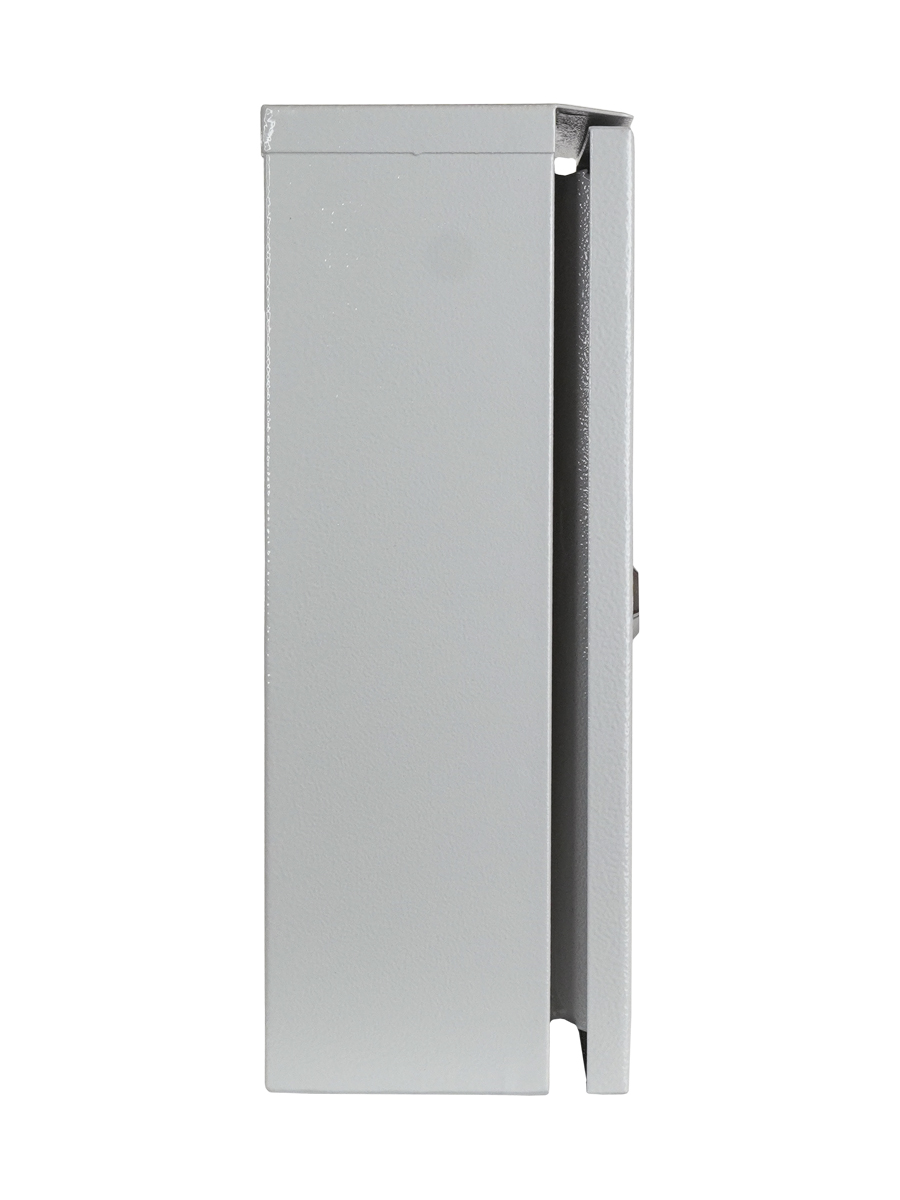

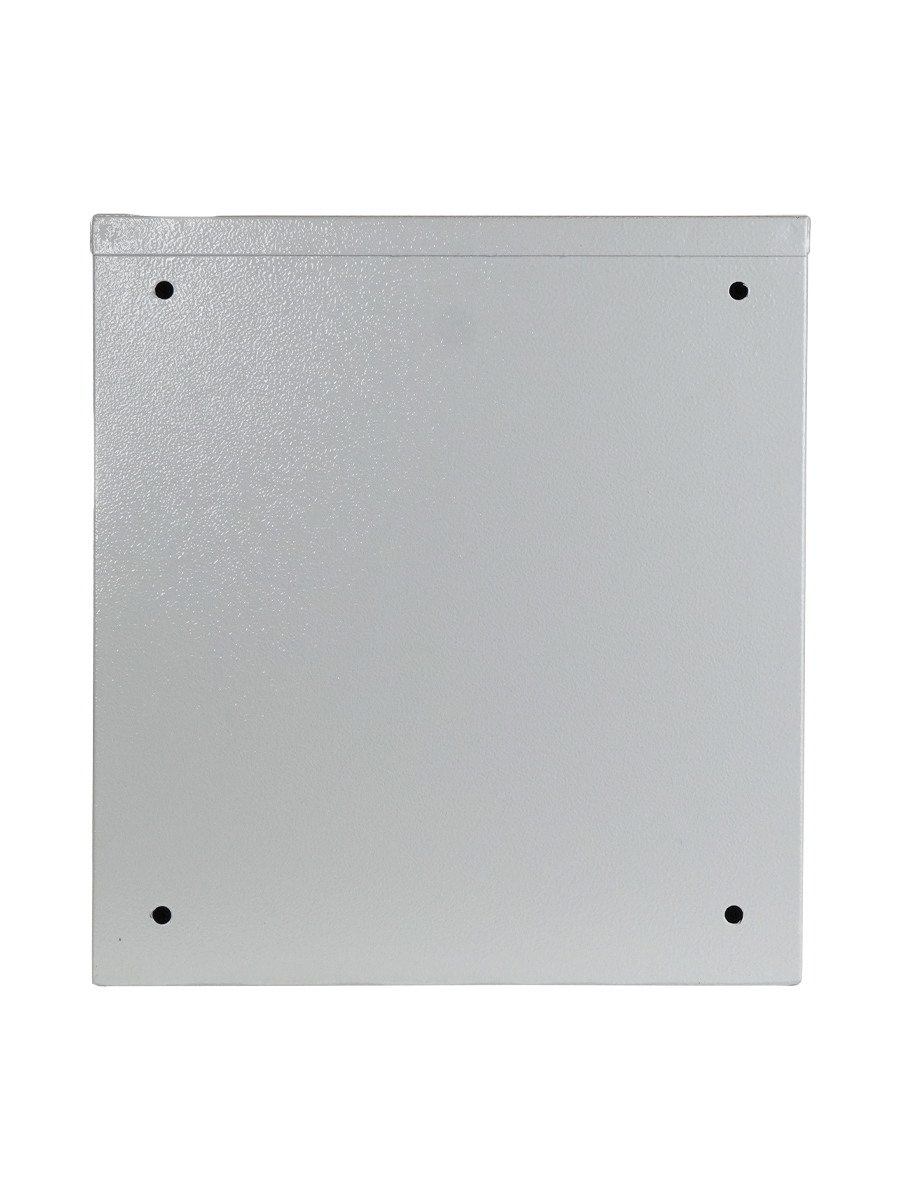

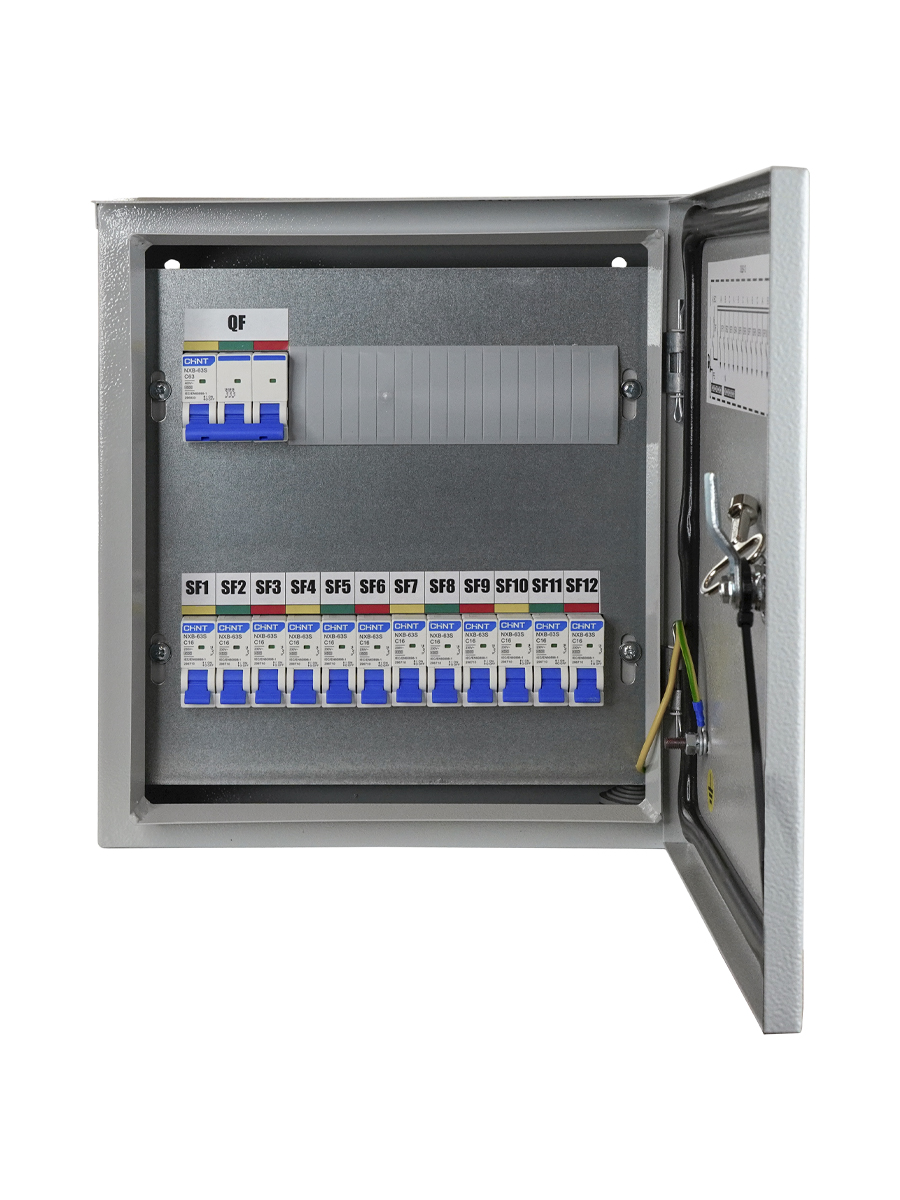

ОЩВ-12 УХЛ4, 63/16А, IP54, щиток осветительный навесной (ЭТ)

Артикул: ET004194

Сравнить

11 425.81 Р

Цена с НДС

В избранное

В наличии много

Купить в один клик

В корзину

Основные характеристики

Артикул	ET004194
Количество однофазных автомат. выключателей в групповой цепи	12
Количество трехфазных (вводных) автомат. выключателей	1
Номинальный рабочий ток Ie, автоматов в групповой цепи, А	16А
Номинальный рабочий ток Ie, вводного автомата, А	63А
Номинальное рабочее напряжение, Ue, В	220В/380В
Степень защиты	IP54
Системы заземления	TN-C, TN-S
Климатическое исполнение и категория размещения	УХЛ4
Способ установки	Навесной

Все характеристики

Назначение и преимущества
Характеристики
Документация
Параметры упаковки

Назначение и преимущества
Назначение
Щитки осветительные серии ОЩВ предназначены для приёма и распределения электрической энергии в сетях переменного тока напряжением 220/380 В, а также для защиты отходящих линий при перегрузках и коротких замыканий.
Преимущества
- Большой модельный ряд;
- Надёжная конструкция, проверенная временем;
- Возможность применения в различных отраслях;
- Высокая износостойкость.
Документация
01 Габаритные и установочные размеры.pdf
01 Краткое руководство по эксплуатации.pdf
01 Структура условного обозначения.pdf
01 Технические характеристики.pdf
02 Описание из каталога.pdf
03 Сертификат соответствия серии ОЩВ.pdf

Характеристики

Артикул	ET004194
Количество однофазных автомат. выключателей в групповой цепи	12
Количество трехфазных (вводных) автомат. выключателей	1
Номинальный рабочий ток Ie, автоматов в групповой цепи, А	16А
Номинальный рабочий ток Ie, вводного автомата, А	63А
Номинальное рабочее напряжение, Ue, В	220В/380В
Степень защиты	IP54
Системы заземления	TN-C, TN-S
Климатическое исполнение и категория размещения	УХЛ4
Способ установки	Навесной
Материал корпуса (оболочки)	Сталь
Ширина, мм	120
Высота, мм	330
Длина, мм	300
Условия использования	В закрытых помещениях
Номинал. отключающая способ. вводного автоматического выключателя, кА	4,5кА
Номинал. отключающая способ. автоматических выключателей групп. цепей, кА	4,5кА
Номинальный условный ток короткого замыкания, кА	10кА
Класс автоматических выключателей	С
Наличие замка	Да
Тип покрытия	Порошковое окрашивание
Цвет	серый (RAL7035)

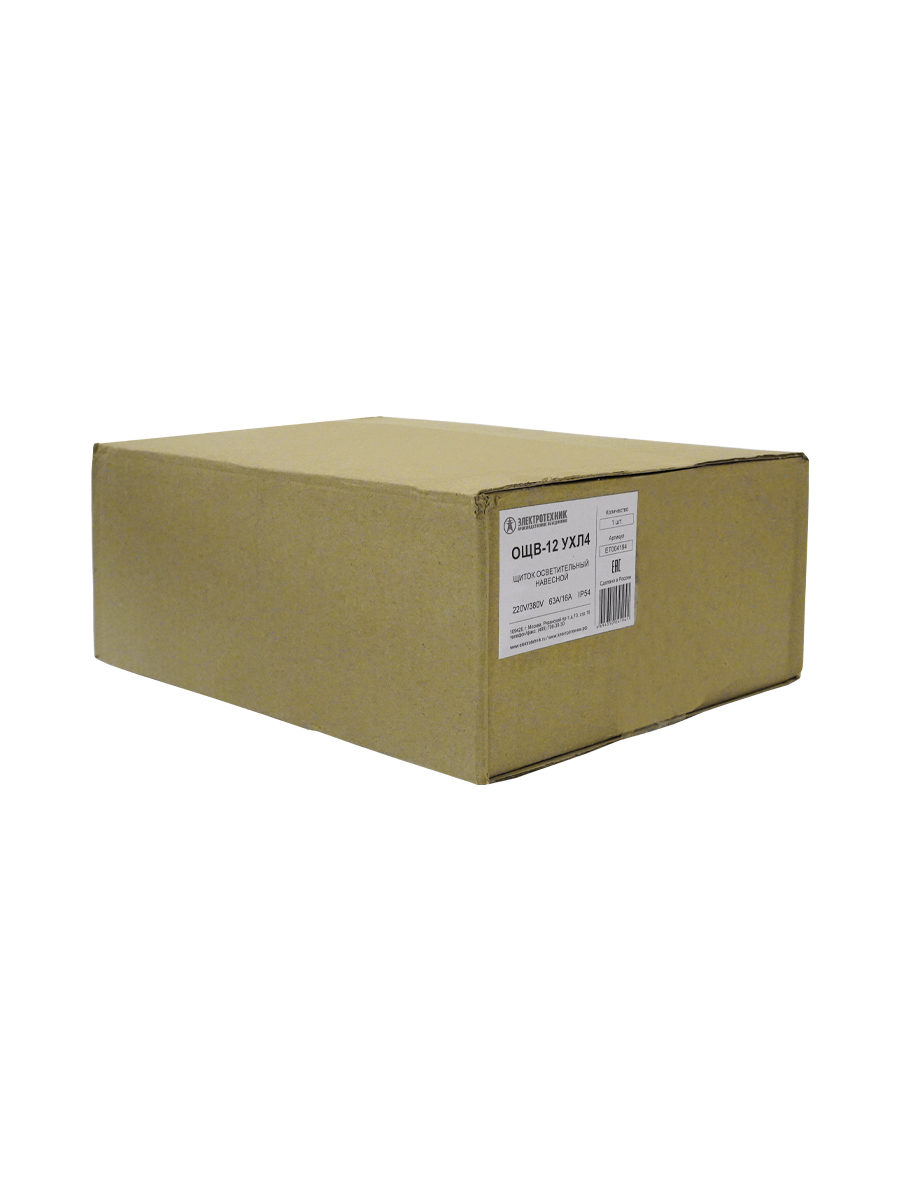

Параметры упаковки

	Индивидуальная	Групповая	Транспортная
Количество штук в упаковке	1		1
Длина, см	34		34
Ширина, см	31.50		31.50
Высота, см	13.50		13.50
Вес брутто, кг	5.128		5.128
Вес нетто, кг	5.128		5.128
Объем, м3	0.014459		0.014459
