| Артикул | ET008688 |
| Материал корпуса (оболочки) | силумин |
| Климатическое исполнение и категория размещения | У2 |
| Количество полюсов | 2 |
| Степень защиты | IP66 |
02 Габаритные размеры серии Путевые выключатели ВП 40.pdf
03 Декларация соответствия ЕАЭС РФ Выключатели путевые, концевые.pdf
03 Технические характеристики серии Путевые выключатели ВП 40.pdf
04 Краткое руководство по эксплуатации серии Путевые выключатели ВП 40.pdf
05 Сертификат соответствия серии Путевые выключатели ВП 40.pdf
06 Описание из каталога серии Путевые выключатели ВП 40.pdf
07 Листовка серии Путевые выключатели ВП 40.pdf
08 Структура условного обозначения серии Путевые выключатели ВП 40.pdf
| Артикул | ET008688 |
| Материал корпуса (оболочки) | силумин |
| Климатическое исполнение и категория размещения | У2 |
| Количество полюсов | 2 |
| Степень защиты | IP66 |
| Номинальное напряжение изоляции, Ui, В | 660 |

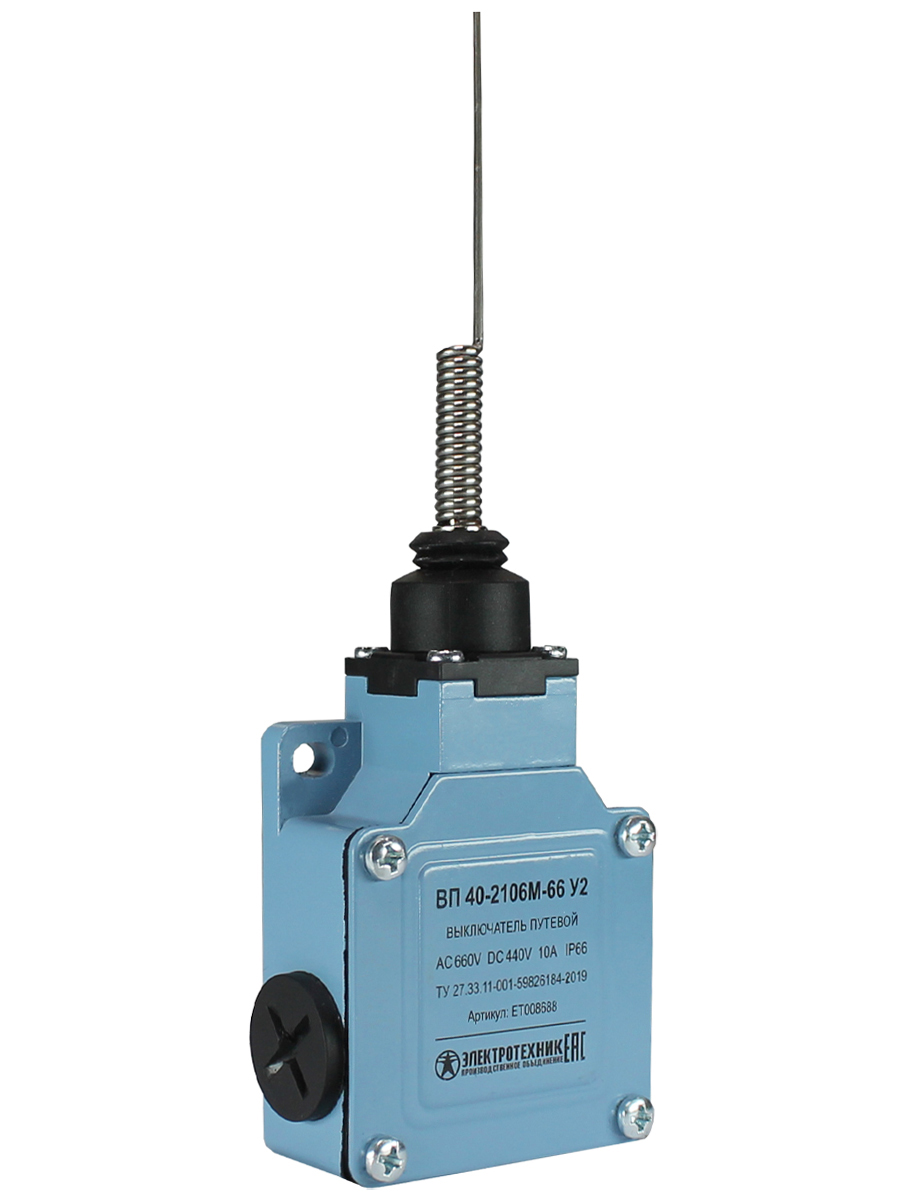

| Наименование изделия | выключатель путевой ВП40 |
| Ширина, мм | 25 |
| Тип привода | рычаг пружинный "кошачий ус" |
| Коммутационная износостойкость, циклов ВО | 500 000 |
| Высота, мм | 199,5 |
| Длина, мм | 52 |
| Механическая износостойкость, циклов ВО | 10 000 000 |
| Тип срабатывания | мгновенного действия (безынерционный) |
| Условия использования | Под навесом |
| Контактная группа | 1з+1р (1no+1nc) |
| Температура эксплуатации, °C | -45...+40 |
| Новинка для сайта | Да |
| Температура хранения, °C | -45...+50 |
| Тип сальника для ввода внешних проводов | MG20x1,5 |
| Тип изоляции контактов | Za |
| Подключение проводов | винтовые зажимы |
| Условный тепловой ток Ith, А | 10 |
| Индивидуальная | Групповая | Транспортная | |
| Количество штук в упаковке | 1 | 100 | |
| Длина, см | 21 | 48 | |
| Ширина, см | 3 | 32 | |
| Высота, см | 5.50 | 33 | |
| Вес брутто, кг | 0.219 | 22.900 | |
| Вес нетто, кг | 0.203 | 20.3 | |
| Объем, м3 | 0.000347 | 0.050688 |
Назначение
Выключатели путевые серии ВП 40 предназначены для применения в электрических цепях управления, сигнализации и контроля относительного положения подвижных частей механизма в пространстве.
Основное применение – коммутация электрических цепей управления переменного напряжения до 660 В (50/60 Гц) и постоянного тока до 440 В под воздействием управляющих упоров в определённых точках пути контролируемого объекта.
Благодаря многочисленным модификациям выключатели используются в широком спектре.
Основные задачи, реализуемые при применении выключателей:
Преимущества
