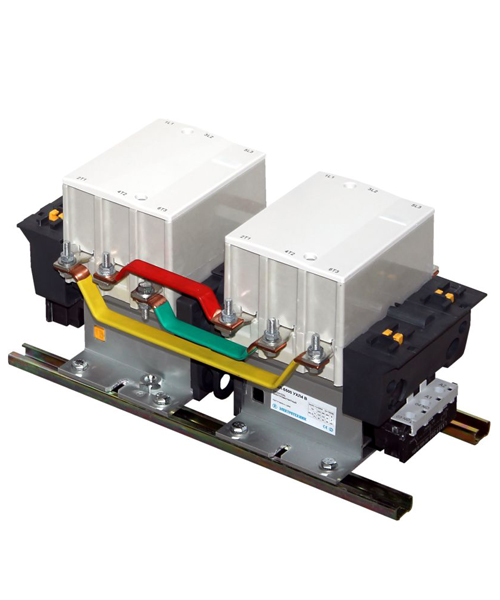

ПМЛ-5500 УХЛ4 Б, 380В/50Гц, 2з, 125А, реверсивный, без реле, IP00, пускатель электромагнитный (ЭТ)

Артикул: ET559720

ПМЛ-5500 УХЛ4 Б, 380В, 2з, 125А, реверсивный, без реле, IP00 (ЭТ)

Сравнить

24 314.52 Р

Цена с НДС

В избранное

Под заказ

Купить в один клик

Основные характеристики

Артикул	ET559720
Количество полюсов	3
Номинальное напряжение катушки управления, Uc, В	380В (АС)
Тип напряжения управления	Переменный (АС)
Номинальное рабочее напряжение, Ue, В	220, 380, 660
Номинальный рабочий ток Ie (АС-3), при 380В, А	125
Тип вспомогательных контактов	2з(2nо)
Климатическое исполнение и категория размещения	УХЛ4
Степень защиты	IP00

Все характеристики

Назначение и преимущества
Характеристики
Документация
Параметры упаковки

Назначение и преимущества
Назначение
Пускатели электромагнитные серии ПМЛ предназначены для применения в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трёхфазных асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В переменного тока 50 и 60 Гц.
Преимущества
- Технология изготовления магнитной системы не уступает европейским аналогам;
- Повышенная износостойкость и малое значение переходного сопротивления контактов;
- Контакты из серебряного сплава;
- Возможность эксплуатации в суровых климатических условиях от -40^оС до +55^оС;
- Широкий диапазон номинальных токов от 100А до 800А;
- Широкий ассортимент по степени защиты;
- Отсутствие шумов и повышенная надёжность работы.
Документация
01 Габаритные и установочные размеры серии ПМЛ 100-800А.pdf
01 Краткое руководство по эксплуатации с реле серии ПМЛ 100-800А.pdf
01 Краткое руководство по эксплуатации серии ПМЛ 100-800А.pdf
01 Структура условного обозначения серии ПМЛ 100-800А.pdf
01 Технические характеристики серии ПМЛ 100-800А.pdf
02 Каталог производителя серии ПМЛ 100-800А.pdf
02 Листовка серии ПМЛ 100-800А.pdf
03 Сертификат соответствия серии ПМЛ 100-800А.pdf

Характеристики

Артикул	ET559720
Количество полюсов	3
Номинальное напряжение катушки управления, Uc, В	380В (АС)
Тип напряжения управления	Переменный (АС)
Номинальное рабочее напряжение, Ue, В	220, 380, 660
Номинальный рабочий ток Ie (АС-3), при 380В, А	125
Тип вспомогательных контактов	2з(2nо)
Климатическое исполнение и категория размещения	УХЛ4
Степень защиты	IP00
Номинальное напряжение изоляции, Ui, В	1000
Исполнение	Реверсивный, с механическое блокировкой, без реле
Ширина, мм	162
Коммутационная износостойкость, циклов ВО	800 000
Высота, мм	171
Длина, мм	163,5
Механическая износостойкость, циклов ВО	1 000 000
Условия использования	Относительная влажность воздуха не более 80% при температуре +25ºC
Рабочее положение	Вертикальное, с возможным отклонением по горизонтали ±30°
Категория применения	AC-1, AC-3
Температура эксплуатации, °C	-40...+50
Номинальное импульсное напряжение Uimp, кВ	8
Диапазон напряжения управления при срабатывании	(0,85-1,1) Uc
Диапазон напряжения управления при отпускании	(0,3-0,75) Uc
Номинальная мощность при напряжении 380В (AC-3) P, кВт	75
Время срабатывания, мс	13-33
Номинальная мощность при напряжении 660В (AC-3) P, кВт	80
Условный тепловой ток Ith, А	150
Тип корпуса	Без корпуса
Тип подключения вспомогательных цепей	Винтовое соединение
Размер резьбы винта главных контактов, мм	М8
Номинальное сечение внешних проводников вспомогательных контактов, мм²	0,75-2,5

Параметры упаковки

	Индивидуальная	Групповая	Транспортная
Количество штук в упаковке	1		1
Длина, см	16.350		16.350
Ширина, см	16.20		16.20
Высота, см	17.10		17.10
Вес брутто, кг	8.540		8.540
Вес нетто, кг	8.080		8.08
Объем, м3	0.004529		0.004529
