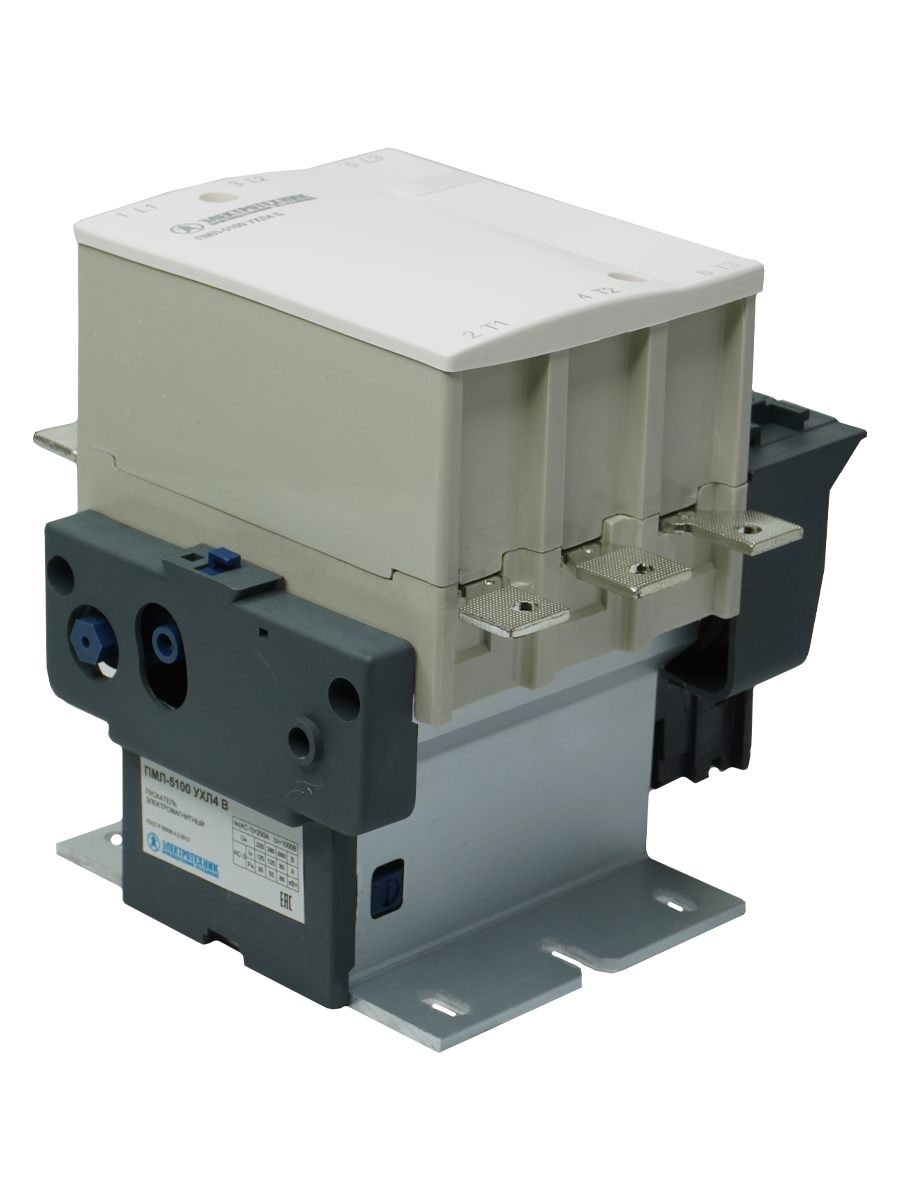

ПМЛ-5100 УХЛ4 Б, 380В/50Гц, 1з, 125А, нереверсивный, без реле, IP00, пускатель электромагнитный (ЭТ)

Артикул: ET523187

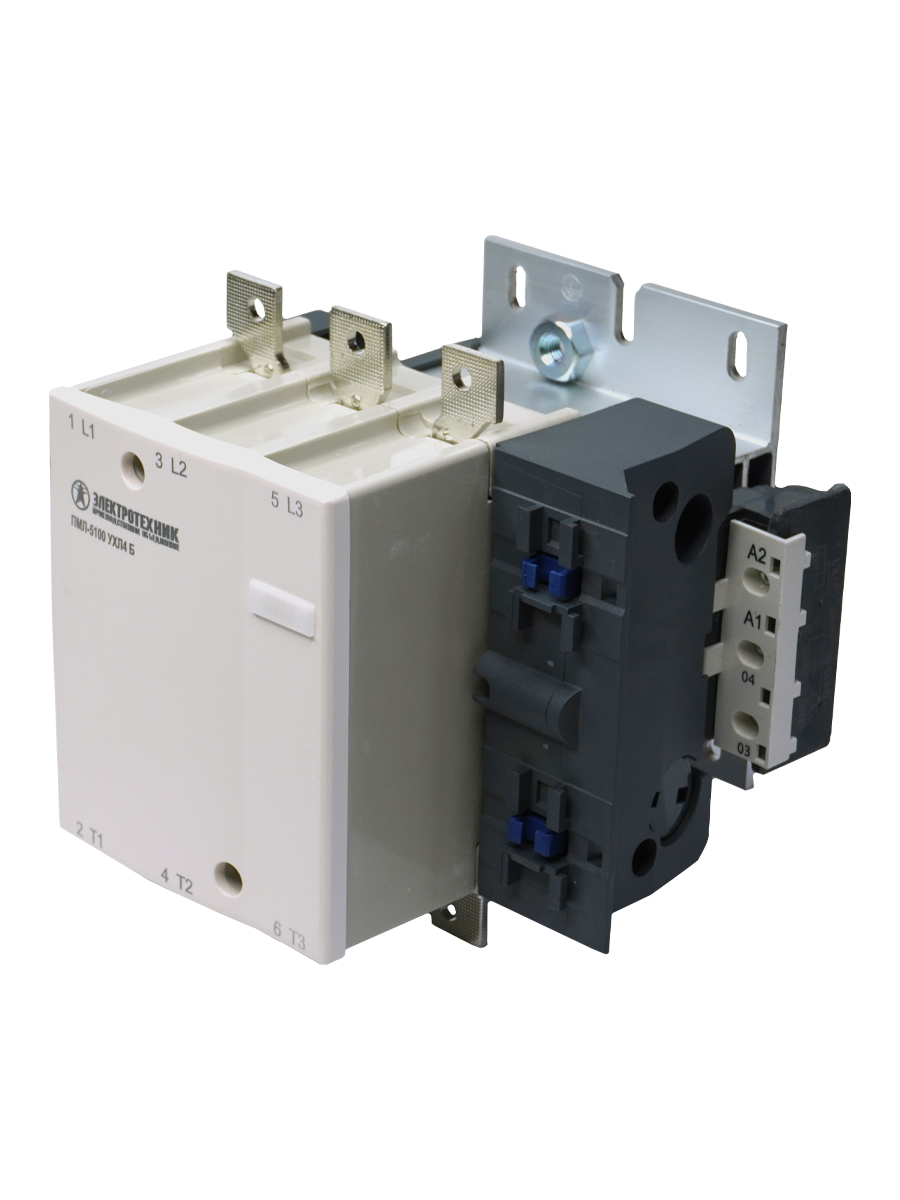

ПМЛ-5100 УХЛ4 Б, 380В, 1з, 125А, нереверсивный, без реле, IP00 (ЭТ)

Сравнить

9 959.76 Р

Цена с НДС

В избранное

В наличии средне

Купить в один клик

В корзину

Основные характеристики

Артикул	ET523187
Количество полюсов	3
Номинальное напряжение катушки управления, Uc, В	380В (50/60Гц)
Тип напряжения управления	Переменный (АС)
Номинальное рабочее напряжение, Ue, В	220, 380, 660
Номинальный рабочий ток Ie (АС-3), при 380В, А	125
Тип вспомогательных контактов	1з(1no)
Климатическое исполнение и категория размещения	УХЛ4
Степень защиты	IP00

Все характеристики

Назначение и преимущества
Характеристики
Документация
Параметры упаковки

Назначение и преимущества
Назначение
Пускатели электромагнитные серии ПМЛ предназначены для применения в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трёхфазных асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В переменного тока 50 и 60 Гц.
Преимущества
- Технология изготовления магнитной системы не уступает европейским аналогам;
- Повышенная износостойкость и малое значение переходного сопротивления контактов;
- Контакты из серебряного сплава;
- Возможность эксплуатации в суровых климатических условиях от -40^оС до +55^оС;
- Широкий диапазон номинальных токов от 100А до 800А;
- Широкий ассортимент по степени защиты;
- Отсутствие шумов и повышенная надёжность работы.
Документация
01 Габаритные и установочные размеры серии ПМЛ 100-800А.pdf
01 Краткое руководство по эксплуатации с реле серии ПМЛ 100-800А.pdf
01 Краткое руководство по эксплуатации серии ПМЛ 100-800А.pdf
01 Структура условного обозначения серии ПМЛ 100-800А.pdf
01 Технические характеристики серии ПМЛ 100-800А.pdf
02 Каталог производителя серии ПМЛ 100-800А.pdf
02 Листовка серии ПМЛ 100-800А.pdf
03 Сертификат соответствия серии ПМЛ 100-800А.pdf

Характеристики

Артикул	ET523187
Количество полюсов	3
Номинальное напряжение катушки управления, Uc, В	380В (50/60Гц)
Тип напряжения управления	Переменный (АС)
Номинальное рабочее напряжение, Ue, В	220, 380, 660
Номинальный рабочий ток Ie (АС-3), при 380В, А	125
Тип вспомогательных контактов	1з(1no)
Климатическое исполнение и категория размещения	УХЛ4
Степень защиты	IP00
Номинальное напряжение изоляции, Ui, В	1000
Исполнение	Нереверсивный, без реле
Ширина, мм	162
Коммутационная износостойкость, циклов ВО	800 000
Высота, мм	171
Длина, мм	163,5
Механическая износостойкость, циклов ВО	1 000 000
Условия использования	Относительная влажность воздуха не более 80% при температуре +25ºC
Рабочее положение	Вертикальное, с возможным отклонением по горизонтали ±30°
Категория применения	AC-1, AC-3
Температура эксплуатации, °C	-40...+50 °С
Номинальное импульсное напряжение Uimp, кВ	8кВ
Диапазон напряжения управления при срабатывании	(0,85-1,1) Uc
Диапазон напряжения управления при отпускании	(0,3-0,75) Uc
Номинальная мощность при напряжении 380В (AC-3) P, кВт	75
Время срабатывания, мс	13-33
Номинальная мощность при напряжении 660В (AC-3) P, кВт	80
Условный тепловой ток Ith, А	150
Тип подключения вспомогательных цепей	Винтовое соединение
Размер резьбы винта главных контактов, мм	М8
Номинальное сечение внешних проводников вспомогательных контактов, мм²	0,75-2,5

Параметры упаковки

	Индивидуальная	Групповая	Транспортная
Количество штук в упаковке	1		4
Длина, см	20		40.50
Ширина, см	25		50
Высота, см	22.50		24
Вес брутто, кг	3.940		16.580
Вес нетто, кг	3.560		14.24
Объем, м3	0.011250		0.048600
