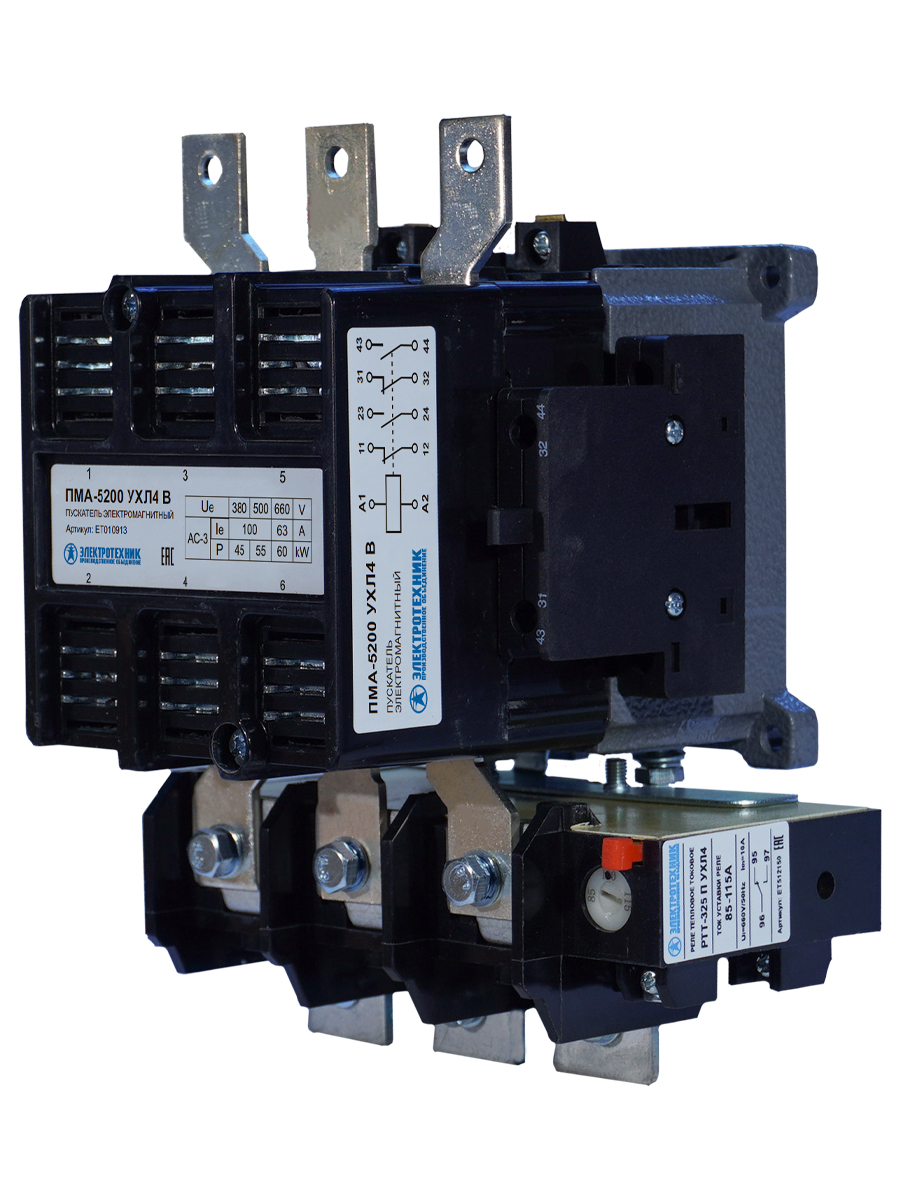

ПМА-5200 УХЛ4 В, 220В, 2з+2р, 100А, нереверсивный, с реле РТТ-325 85-115А, IP00, пускатель электромагнитный (ЭТ)

Артикул: ET010913

ПМА-5200 УХЛ4 В, 220В, 2з+2р, 100А, нереверсивный, с реле РТТ-325 85-115А, IP00 (ЭТ)

Сравнить

10 359.68 Р

Цена с НДС

В избранное

В наличии много

Купить в один клик

В корзину

Основные характеристики

Артикул	ET010913
Количество полюсов	3
Номинальное рабочее напряжение, Ue, В	380В
Номинальное напряжение катушки управления, Uc, В	220В
Номинальный рабочий ток Ie (АС-3), при 380В, А	100А
Тип реле	РТТ-325
Диапазон токовой уставки, A	85-115А
Количество и тип дополнительных контактов	2з+2р
Климатическое исполнение и категория размещения	УХЛ4
Степень защиты	IP00
Исполнение	нереверсивный
Наличие реле защиты	Есть
Коммутационная износостойкость, циклов ВО	300 000

Все характеристики

Назначение и преимущества
Характеристики
Документация
Параметры упаковки

Назначение и преимущества
Назначение

Электромагнитные пускатели серии ПМА-5000 предназначены для управления и защиты трёхфазных асинхронных электродвигателей. Они используются в электрических сетях переменного тока напряжением до 660 В и частотой 50 Гц. Основные функции и назначение пускателей: пуск, остановка и реверс электродвигателей, коммутация силовых цепей и интеграция в системы автоматики.
Преимущества
- Пускатели ПМА-5000 отличаются высокой механической и коммутационной износостойкостью, что обеспечивает длительный срок службы даже в условиях интенсивной эксплуатации;
- Соответствуют требованиям ГОСТ, предъявляемым к аппаратам промышленного назначения, обеспечивает высокую надёжность срабатывания;
- Отсутствие шумов и повышенная надёжность работы;
- Пускатели могут устанавливаться на DIN-рейку или крепиться винтами, что упрощает их монтаж в электрощитах и панелях управления.
Документация
01 Габаритные и установочные размеры.pdf
01 Краткое руководство по эксплуатации.pdf
01 Структура условного обозначения.pdf
01 Технические характеристики.pdf
02 Листовка ПМА-5000.pdf
02 Описание из каталога.pdf
03 Сертификат соответствия.pdf

Характеристики

Артикул	ET010913
Количество полюсов	3
Номинальное рабочее напряжение, Ue, В	380В
Номинальное напряжение катушки управления, Uc, В	220В
Номинальный рабочий ток Ie (АС-3), при 380В, А	100А
Тип реле	РТТ-325
Диапазон токовой уставки, A	85-115А
Количество и тип дополнительных контактов	2з+2р
Климатическое исполнение и категория размещения	УХЛ4
Степень защиты	IP00
Исполнение	нереверсивный
Наличие реле защиты	Есть
Коммутационная износостойкость, циклов ВО	300 000
Кол-во в трансп. упаковке	6
Контактная группа	2з+2р (2no+2nc)
Механическая износостойкость, циклов ВО	5 000 000
Номинальный рабочий ток, Iе, A	100A
Время срабатывания, мс	20
Номинальное напряжение изоляции, Ui, В	660В
Габаритные размеры LхHхB, мм	143x139x210
Условия использования	в помещениях с регулируемыми климатическими условиями
Условный тепловой ток Ith, А	125А
Номинальный рабочий ток Ie (АС-3), при 660В, А	63А
Номинальная мощность при напряжении 380В (AC-3) P, кВт	55кВт
Категория применения	AC-1, AC-3
Размер резьбы винта главных контактов, мм	М8
Номинальная мощность при напряжении 220В (AC-3) P, кВт	45кВт
Тип подключения вспомогательных цепей	винтовое соединение
Номинальное сечение внешних проводников вспомогательных контактов, мм²	0,75-2,5
Номинальная мощность при напряжении 660В (AC-3) P, кВт	60кВт
Диапазон напряжения управления при отпускании	(0,3-0,75) Uc
Наличие механической блокировки	нет
Диапазон напряжения управления при срабатывании	(0,85-1,1) Uc
Номинальное импульсное напряжение Uimp, кВ	6кВ
Рабочее положение	вертикальная плоскость с отклонением не более 15º в любую сторону
Номинальное сечение внешних проводников главных контактов, мм²	16-35мм²
Размер резьбы винта вспомогательных контактов, мм	М3,5
Режим работы, ПВ	кратковременный; повторно-кратковременный; прерывисто-продолжительный; продолжительный

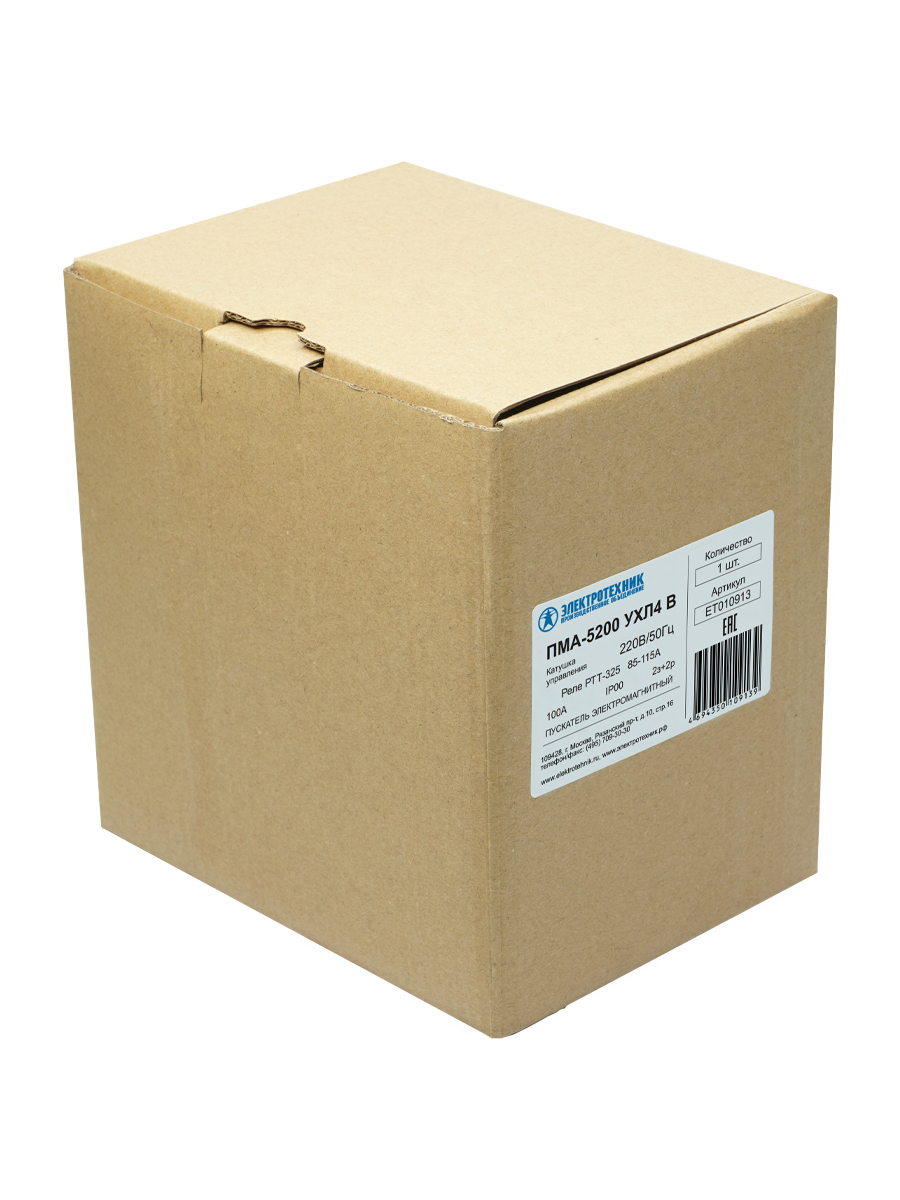

Параметры упаковки

	Индивидуальная	Групповая	Транспортная
Количество штук в упаковке	1		6
Длина, см	21		47.50
Ширина, см	15.20		44
Высота, см	15		17
Вес брутто, кг	2.993		18.630
Вес нетто, кг	2.882
Объем, м3	0.004788		0.035530
