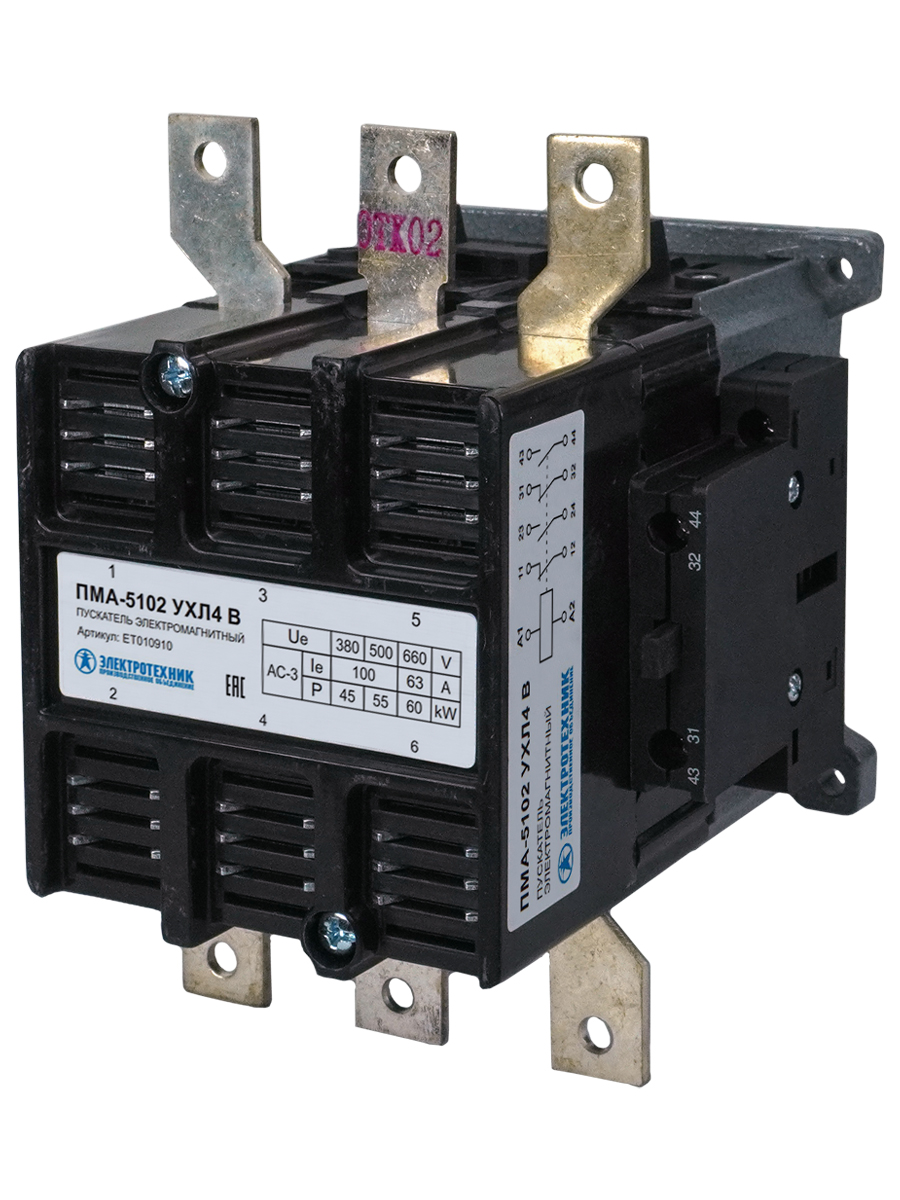

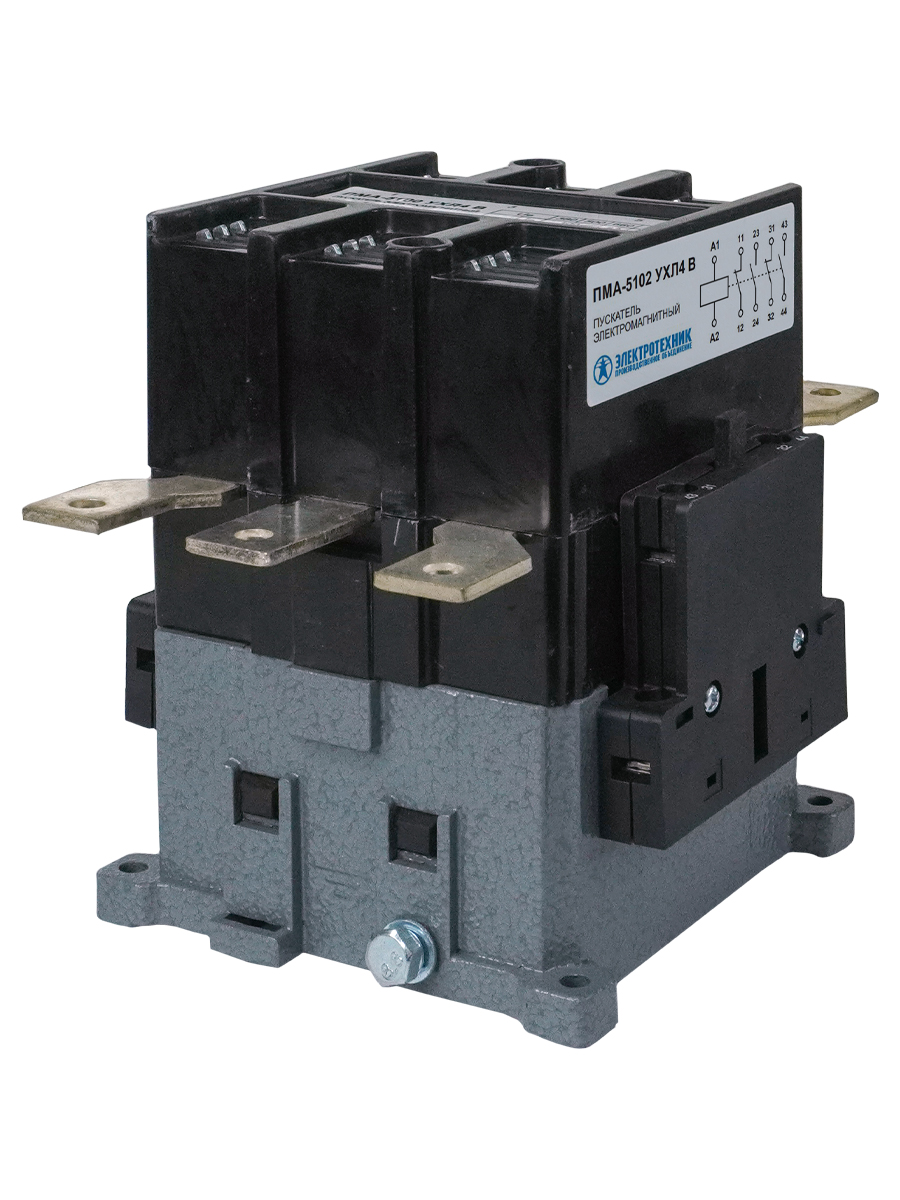

ПМА-5102 УХЛ4 В, 220В, 2з+2р, 100А, нереверсивный, без реле, IP00, пускатель электромагнитный (ЭТ)

Артикул: ET010910

ПМА-5102 УХЛ4 В, 220В, 2з+2р, 100А, нереверсивный, без реле, IP00 (ЭТ)

Сравнить

7 708.30 Р

Цена с НДС

В избранное

В наличии много

Купить в один клик

В корзину

Основные характеристики

Артикул	ET010910
Количество полюсов	3
Номинальное рабочее напряжение, Ue, В	660
Номинальное напряжение катушки управления, Uc, В	220
Номинальный рабочий ток Ie (АС-3), при 380В, А	100
Количество и тип дополнительных контактов	2з+2р
Климатическое исполнение и категория размещения	УХЛ4
Степень защиты	IP00
Исполнение	Нереверсивный
Коммутационная износостойкость, циклов ВО	300 000

Все характеристики

Назначение и преимущества
Характеристики
Документация
Параметры упаковки

Назначение и преимущества
Назначение

Электромагнитные пускатели серии ПМА-5000 предназначены для управления и защиты трёхфазных асинхронных электродвигателей. Они используются в электрических сетях переменного тока напряжением до 660 В и частотой 50 Гц. Основные функции и назначение пускателей: пуск, остановка и реверс электродвигателей, коммутация силовых цепей и интеграция в системы автоматики.
Преимущества
- Пускатели ПМА-5000 отличаются высокой механической и коммутационной износостойкостью, что обеспечивает длительный срок службы даже в условиях интенсивной эксплуатации;
- Соответствуют требованиям ГОСТ, предъявляемым к аппаратам промышленного назначения, обеспечивает высокую надёжность срабатывания;
- Отсутствие шумов и повышенная надёжность работы;
- Пускатели могут устанавливаться на DIN-рейку или крепиться винтами, что упрощает их монтаж в электрощитах и панелях управления.
Документация
01 Габаритные и установочные размеры.pdf
01 Краткое руководство по эксплуатации.pdf
01 Структура условного обозначения.pdf
01 Технические характеристики.pdf
02 Листовка ПМА-5000.pdf
02 Описание из каталога.pdf
03 Сертификат соответствия.pdf

Характеристики

Артикул	ET010910
Количество полюсов	3
Номинальное рабочее напряжение, Ue, В	660
Номинальное напряжение катушки управления, Uc, В	220
Номинальный рабочий ток Ie (АС-3), при 380В, А	100
Количество и тип дополнительных контактов	2з+2р
Климатическое исполнение и категория размещения	УХЛ4
Степень защиты	IP00
Исполнение	Нереверсивный
Коммутационная износостойкость, циклов ВО	300 000
Номинальное напряжение изоляции, Ui, В	660
Ширина, мм	164
Высота, мм	139
Длина, мм	112
Механическая износостойкость, циклов ВО	5 000 000
Условия использования	В помещениях с регулируемыми климатическими условиями
Рабочее положение	Вертикальная плоскость с отклонением не более 15º в любую сторону
Номинальный рабочий ток Ie (АС-3), при 660В, А	63
Категория применения	AC-1, AC-3
Номинальное импульсное напряжение Uimp, кВ	6кВ
Диапазон напряжения управления при срабатывании	(0,85-1,1) Uc
Диапазон напряжения управления при отпускании	(0,3-0,75) Uc
Номинальная мощность при напряжении 380В (AC-3) P, кВт	45
Время срабатывания, мс	20
Номинальная мощность при напряжении 660В (AC-3) P, кВт	60
Номинальная мощность при напряжении 500В (AC-3) P, кВт	55
Условный тепловой ток Ith, А	125
Тип подключения вспомогательных цепей	Винтовое соединение
Наличие механической блокировки	Нет
Размер резьбы винта главных контактов, мм	М8
Номинальное сечение внешних проводников вспомогательных контактов, мм²	0,75-2,5
Размер резьбы винта вспомогательных контактов, мм	М3,5
Номинальное сечение внешних проводников главных контактов, мм²	16-35мм²

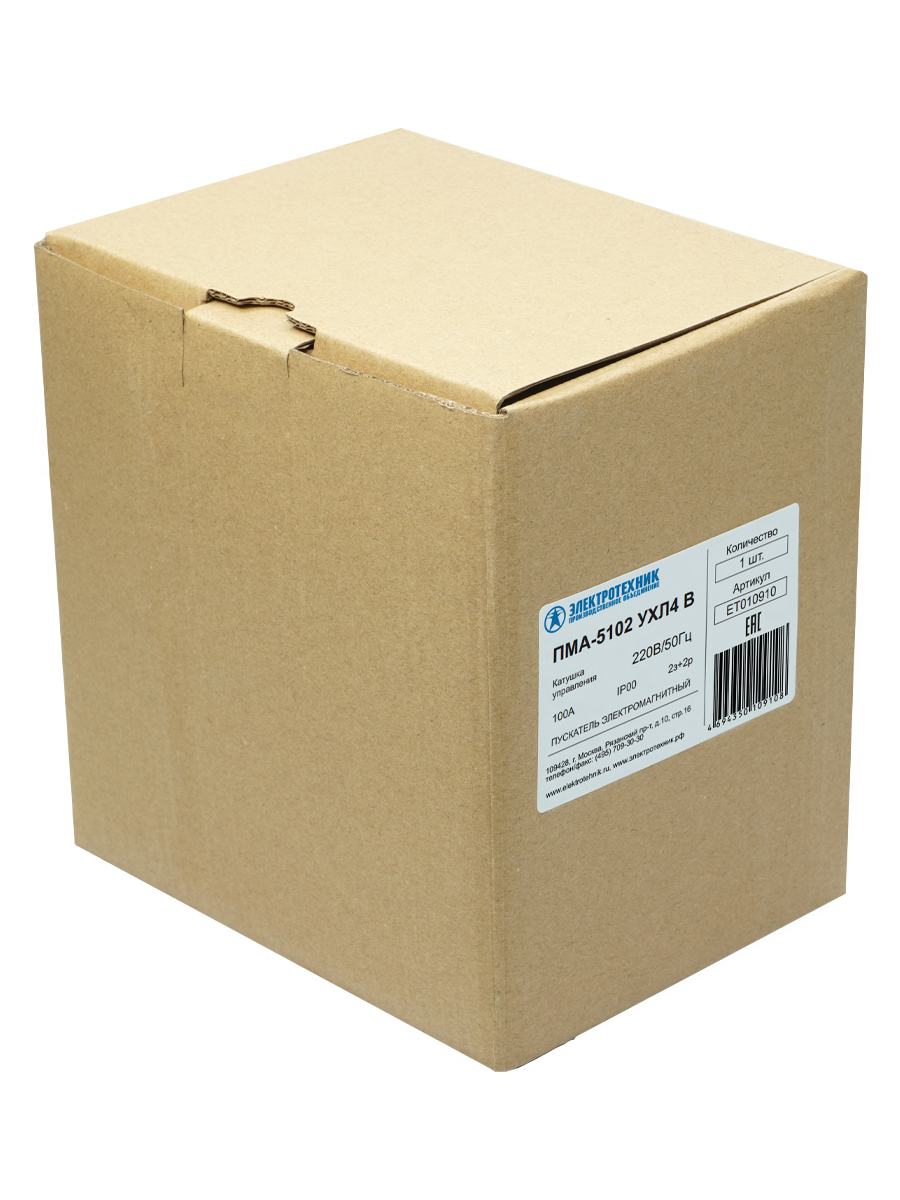

Параметры упаковки

	Индивидуальная	Групповая	Транспортная
Количество штук в упаковке	1		8
Длина, см	17.50		54.50
Ширина, см	13		36.50
Высота, см	18		19.50
Вес брутто, кг	2.557		21.096
Вес нетто, кг	2.430		19.44
Объем, м3	0.004095		0.038790
