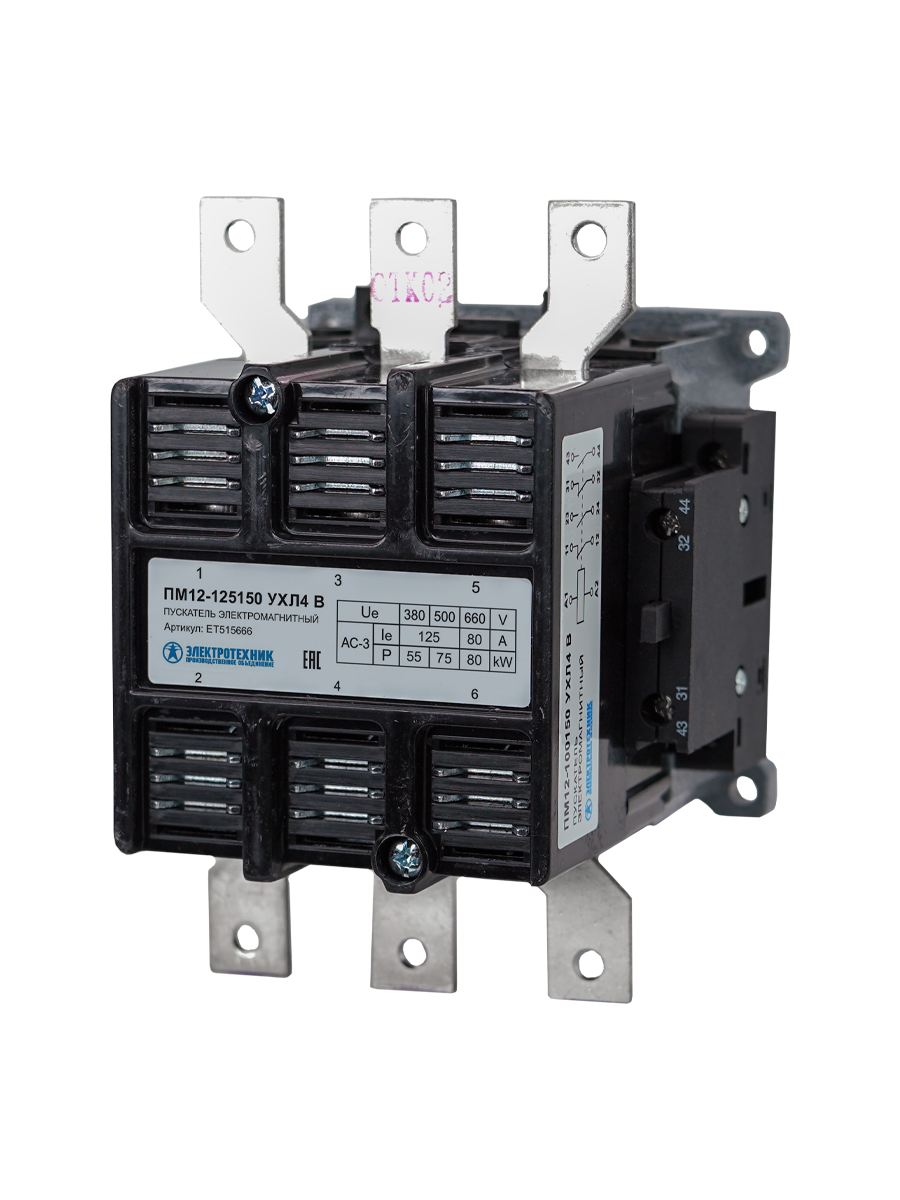

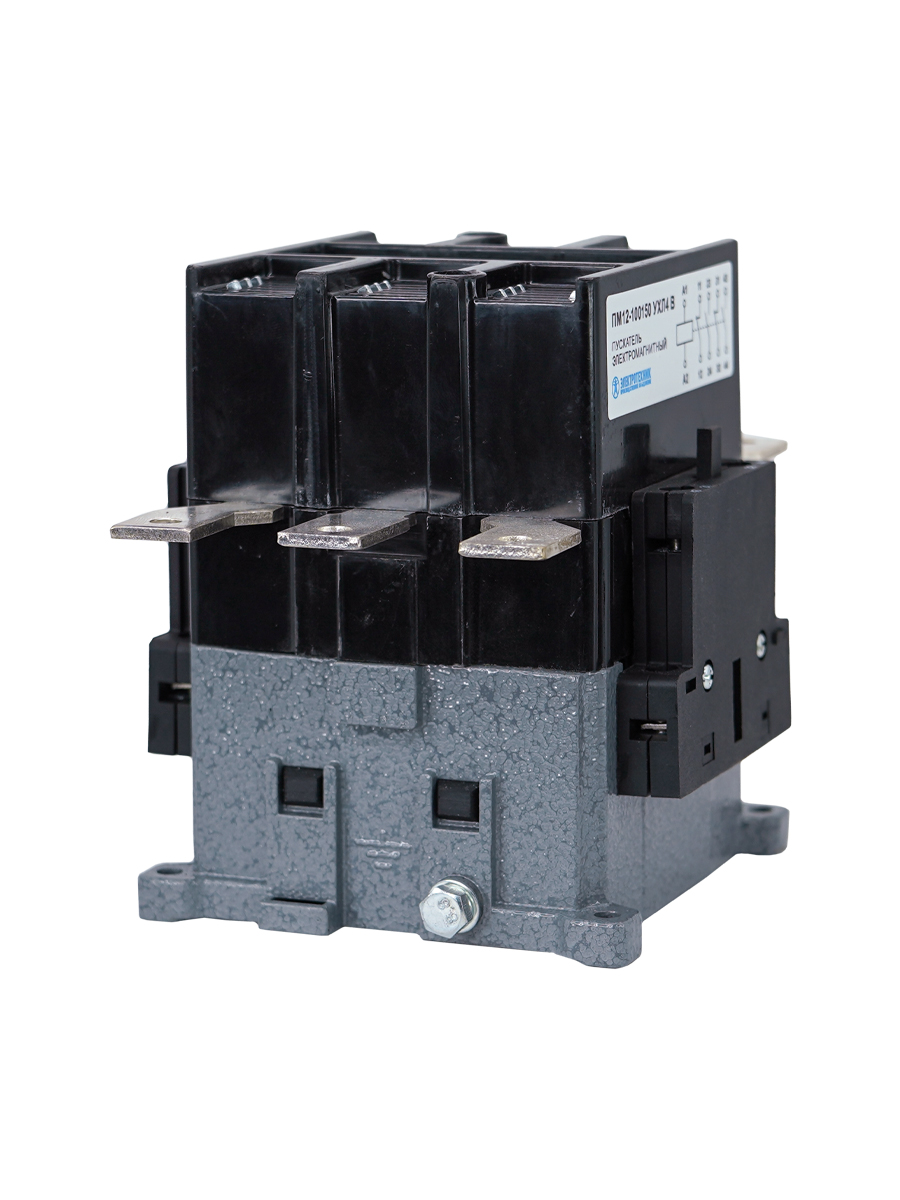

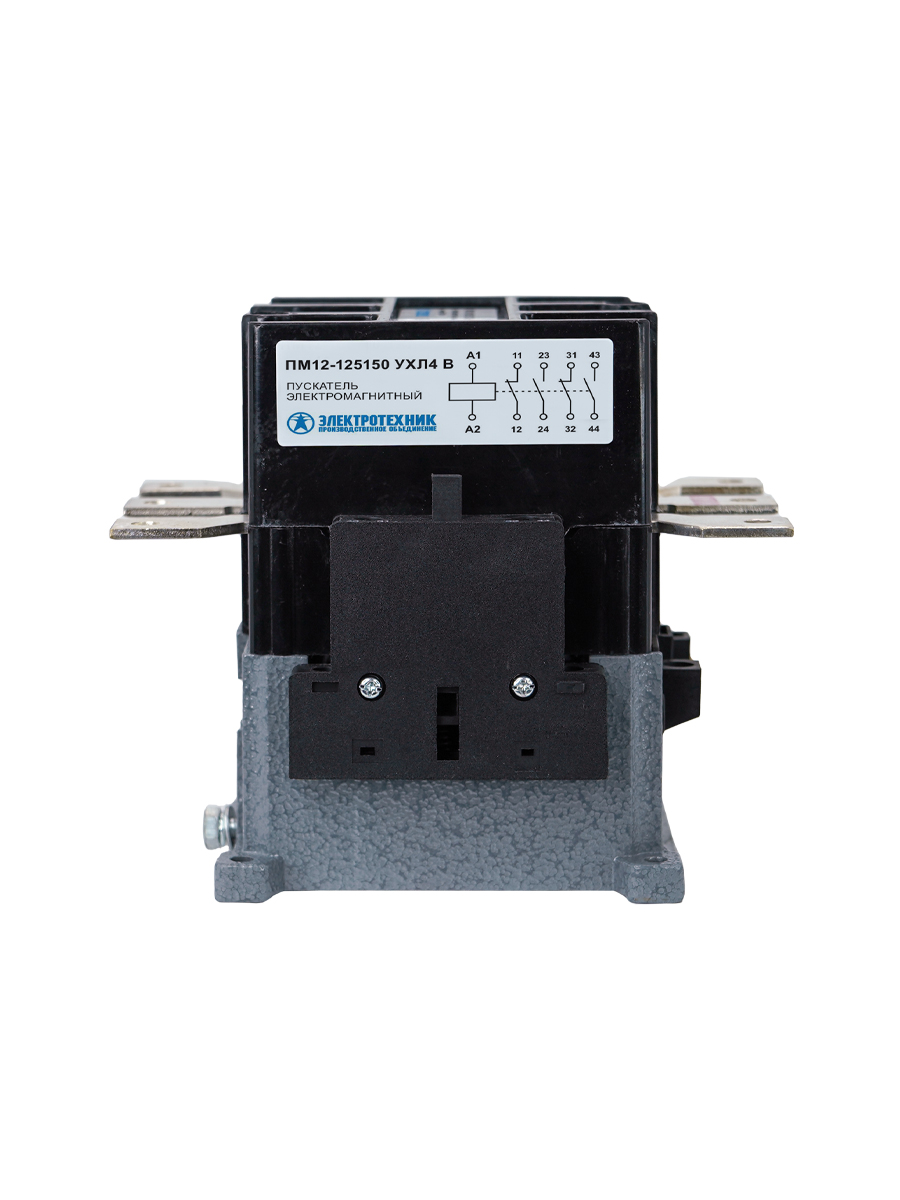

ПМ12-125150 УХЛ4 В, 380В/50Гц, 2з+2р, 125А, нереверсивный, без реле, IP20, пускатель электромагнитный (ЭТ)

Артикул: ET515666

Сравнить

10 058.07 Р

Цена с НДС

В избранное

В наличии много

Купить в один клик

В корзину

Основные характеристики

Артикул	ET515666
Количество полюсов	3
Номинальное напряжение катушки управления, Uc, В	380В (50/60Гц)
Тип напряжения управления	Переменный (АС)
Номинальное рабочее напряжение, Ue, В	380В, 500В, 660В
Номинальный рабочий ток Ie (АС-3), при 380В, А	125А
Тип вспомогательных контактов	3
Климатическое исполнение и категория размещения	УХЛ4
Степень защиты	IP20
Исполнение	нереверсивный

Все характеристики

Назначение и преимущества
Характеристики
Документация
Параметры упаковки

Назначение и преимущества
Назначение

Пускатели электромагнитные серии ПМ12 предназначены для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трёхфазных асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В переменного тока 50 и 60 Гц.
При наличии тепловых реле пускатель осуществляет защиту управляемых электродвигателей от:
- перегрузки;
- токов, возникающих при обрыве одной из фаз;
- асимметрии фаз.
Преимущества
Пускатели ПМ12 100-250 - IP00, IP20
- Пускатели отличаются высокой механической и коммутационной износостойкостью, что обеспечивает длительный срок службы даже в условиях интенсивной эксплуатации;
- Соответствует требованиям ГОСТ, предъявляемым к аппаратам промышленного назначения, обеспечивает высокую надёжность срабатывания;
- Отсутствие шумов и повышенная надёжность работы;
- Простота конструкции и высокая надёжность, испытанная временем эксплуатации.
Пускатели ПМ12 100-250 в корпусе – IP40, IP54
- Простота конструкции, высокая надёжность, испытанная временем эксплуатации;
- Соответствует требованиям ГОСТ, предъявляемым к аппаратам промышленного назначения, обеспечивает высокую надёжность срабатывания;
- Высокая нагрузочная способность коммутации в общепромышленных режимах АС-3;
- Больший коммутационный ресурс износостойкости.
- Наличие защитного корпуса обеспечивает высокую степень защиты IP40, IP54.
Документация
02 Габаритные и установочные размеры IP00, IP20.pdf
02 Габаритные и установочные размеры IP40, IP54.pdf
02 Краткое руководство по эксплуатации.pdf
02 Структура услового обозначения IP00, IP20.pdf
02 Структура услового обозначения IP40, IP54.pdf
02 Технические характеристики IP00, IP20.pdf
02 Технические характеристики IP40, IP54.pdf
03 Описание из каталога IP00, IP20.pdf
03 Описание из каталога IP40, IP54.pdf
04 Сертификат соответствия.pdf
05 Листовка ПМ12 100-250А.pdf

Характеристики

Артикул	ET515666
Количество полюсов	3
Номинальное напряжение катушки управления, Uc, В	380В (50/60Гц)
Тип напряжения управления	Переменный (АС)
Номинальное рабочее напряжение, Ue, В	380В, 500В, 660В
Номинальный рабочий ток Ie (АС-3), при 380В, А	125А
Тип вспомогательных контактов	3
Климатическое исполнение и категория размещения	УХЛ4
Степень защиты	IP20
Исполнение	нереверсивный
Кол-во в трансп. упаковке	8
Контактная группа	2з+2р (2no+2nc)
Механическая износостойкость, циклов ВО	5 000 000
Коммутационная износостойкость, циклов ВО	300 000
Номинальный рабочий ток, Iе, A	125 А
Время срабатывания, мс	13-33
Номинальное напряжение изоляции, Ui, В	660В
Габаритные размеры LхHхB, мм	112х139х164
Наименование изделия	пускатель электромагнитный ПМ12
Условия использования	относительная влажность воздуха не более 80% при температуре +25ºC
Условный тепловой ток Ith, А	150А
Номинальный рабочий ток Ie (АС-3), при 500В, А	125А
Номинальный рабочий ток Ie (АС-3), при 660В, А	80А
Номинальная мощность при напряжении 380В (AC-3) P, кВт	55кВт
Номинальная мощность при напряжении 500В (AC-3) P, кВт	75кВт
Категория применения	AC-1, AC-3
Размер резьбы винта главных контактов, мм	М8
Тип подключения вспомогательных цепей	винтовое соединение
Номинальное сечение внешних проводников вспомогательных контактов, мм²	0,75-2,5
Номинальная мощность при напряжении 660В (AC-3) P, кВт	80кВт
Тип корпуса	Без корпуса
Диапазон напряжения управления при отпускании	(0,3-0,75) Uc
Наличие механической блокировки	нет
Диапазон напряжения управления при срабатывании	(0,85-1,1) Uc
Наличие реле защиты	нет
Номинальное импульсное напряжение Uimp, кВ	8кВ
Рабочее положение	Вертикальное, с возможным отклонением по горизонтали ±30°
Температура эксплуатации, °C	-25...+55 °С

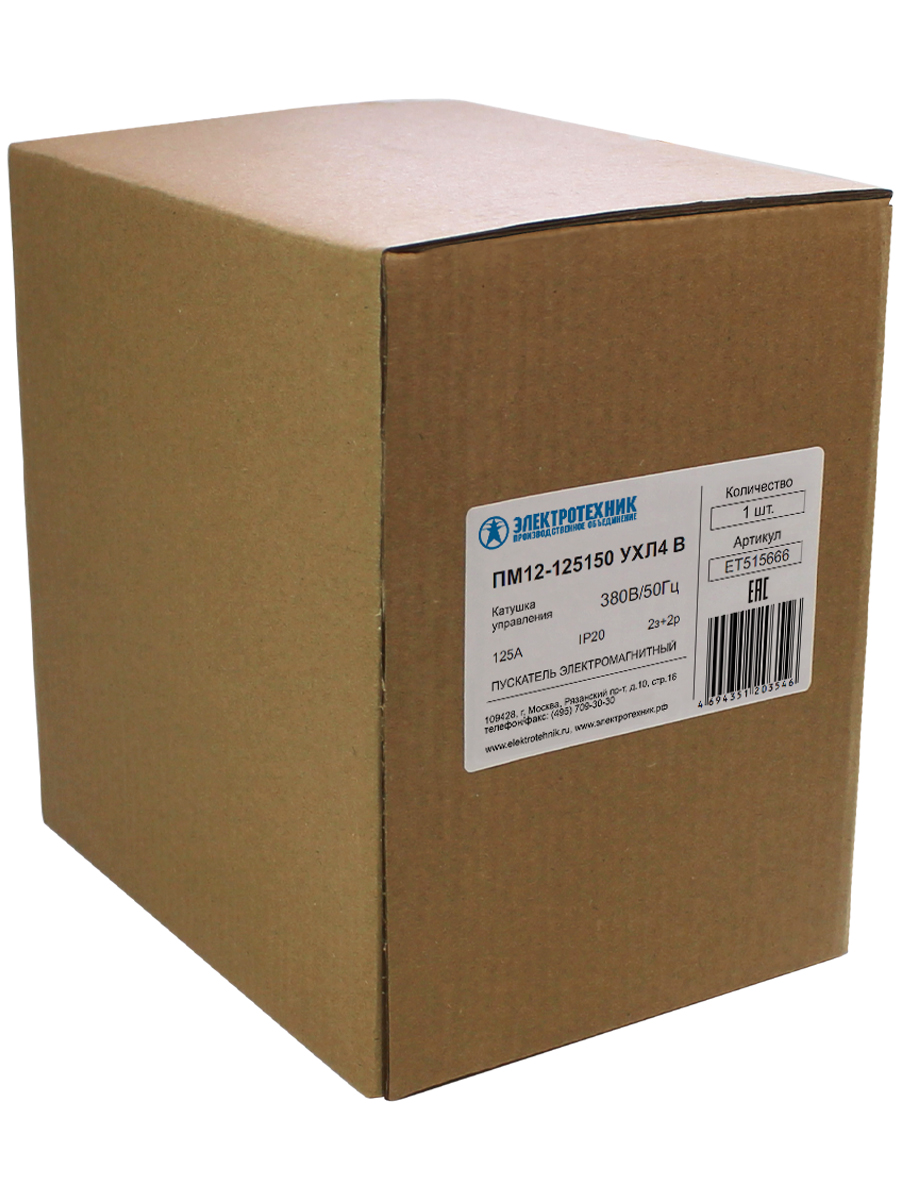

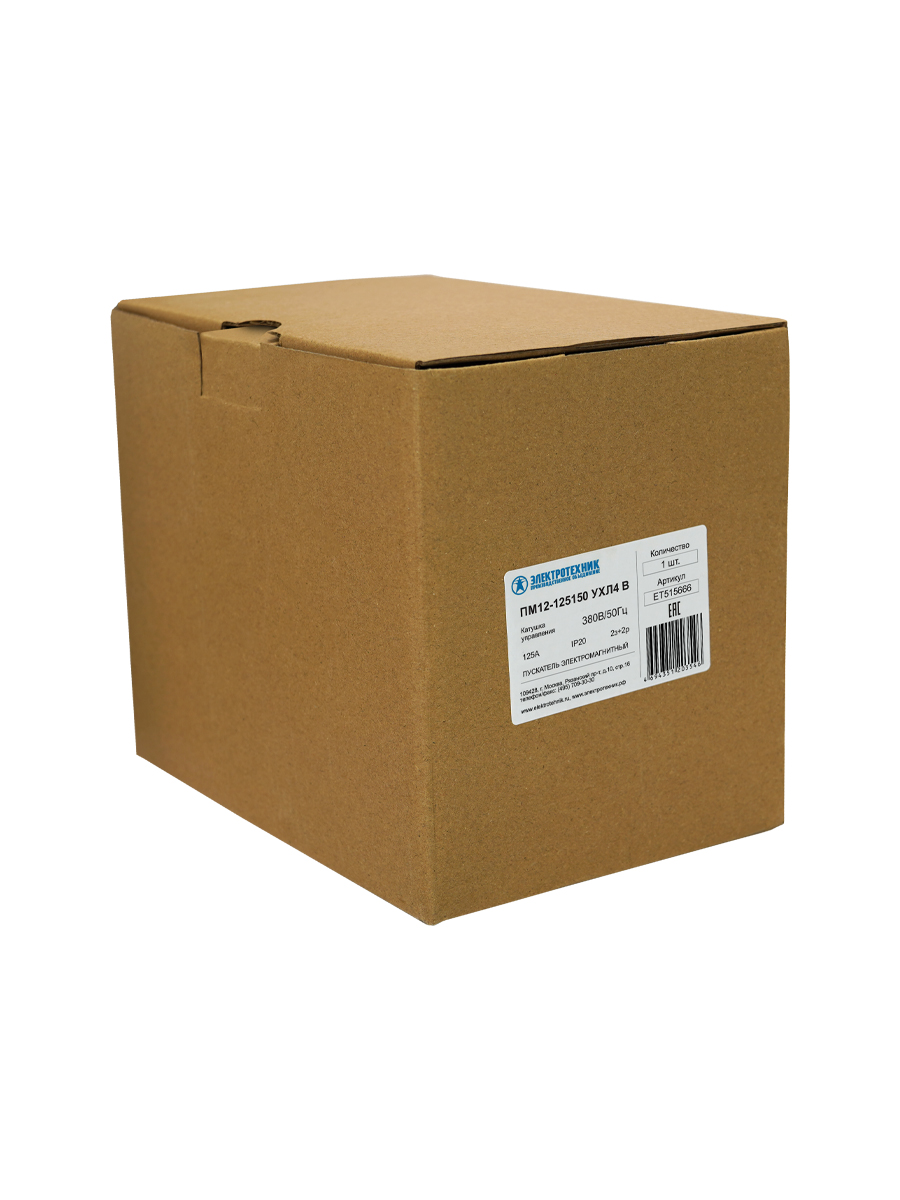

Параметры упаковки

	Индивидуальная	Групповая	Транспортная
Количество штук в упаковке	1		8
Длина, см	17.50		54
Ширина, см	13		37.50
Высота, см	17.50		21
Вес брутто, кг	2.586		21.500
Вес нетто, кг	2.450
Объем, м3	0.003981		0.042525
