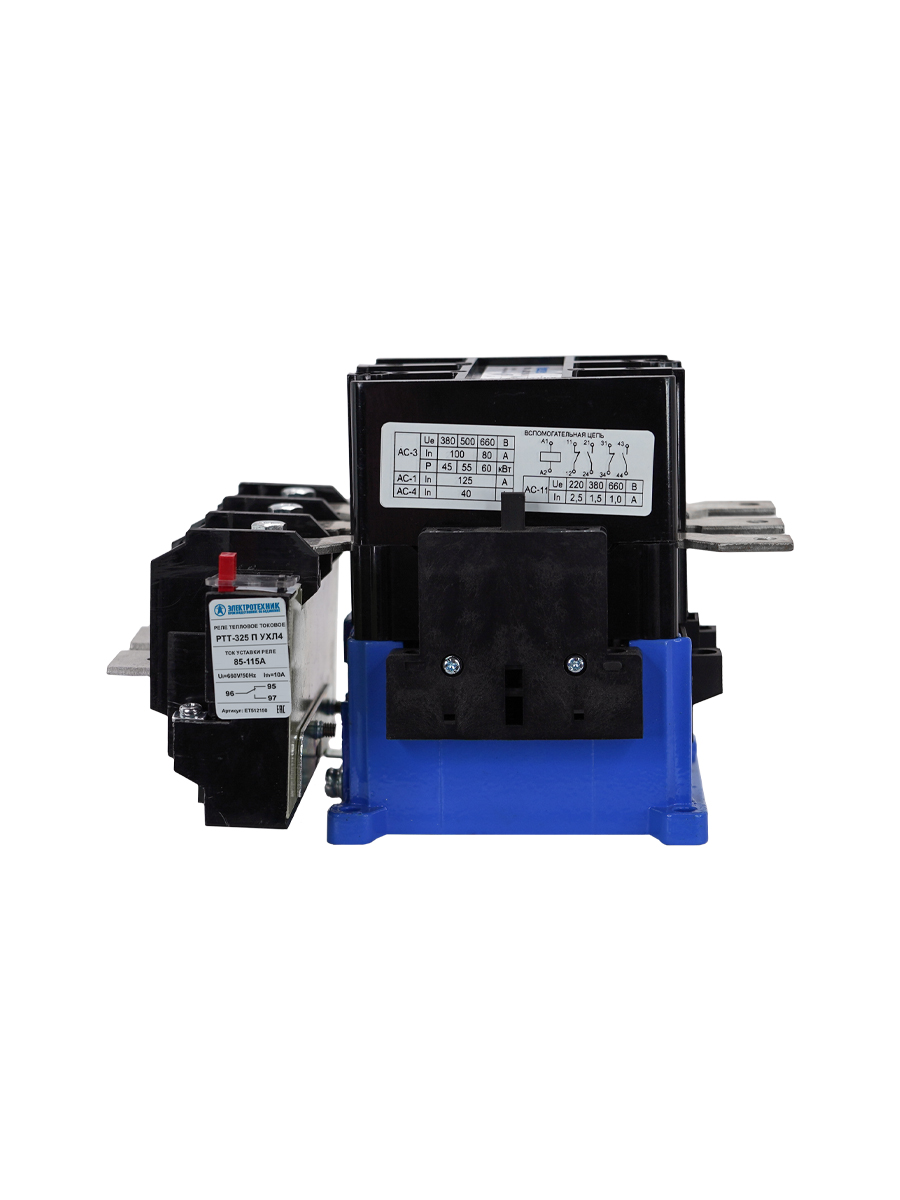

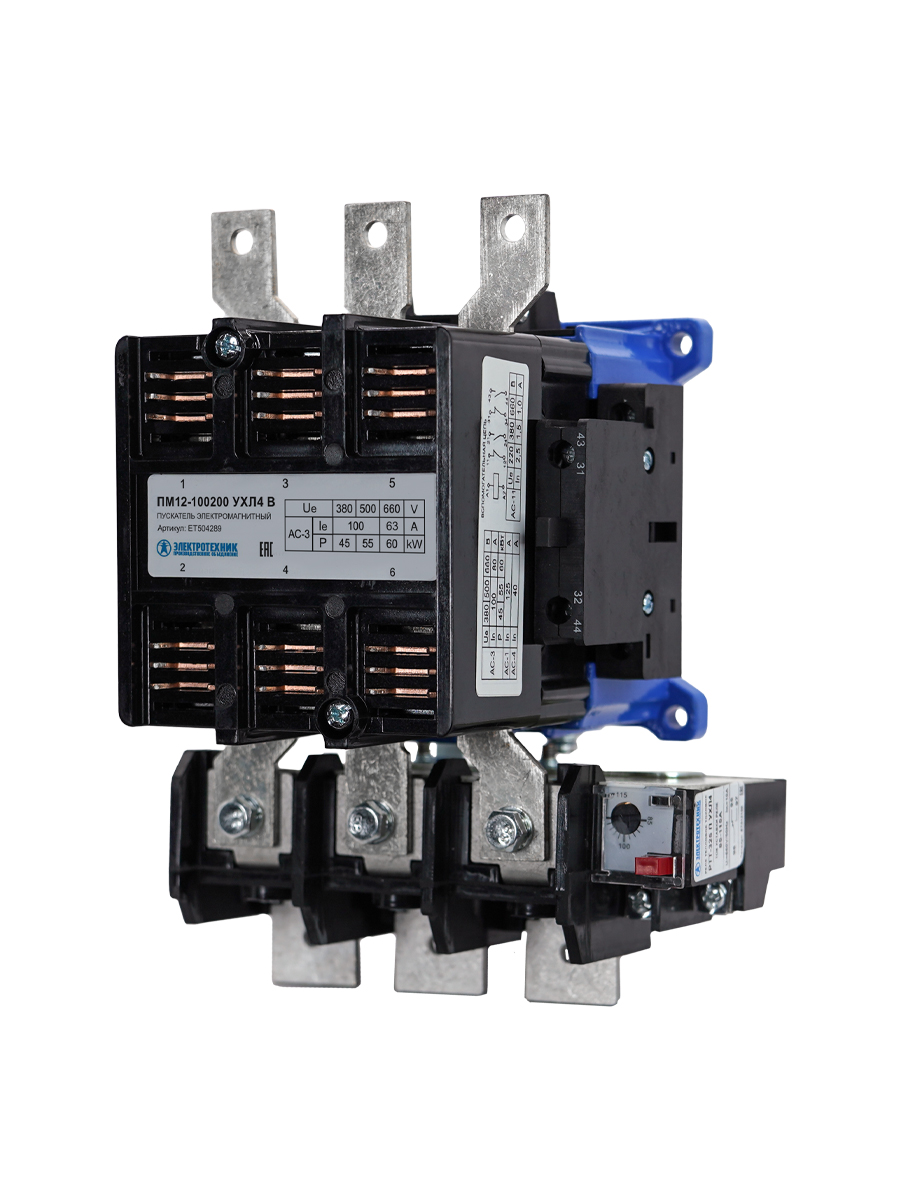

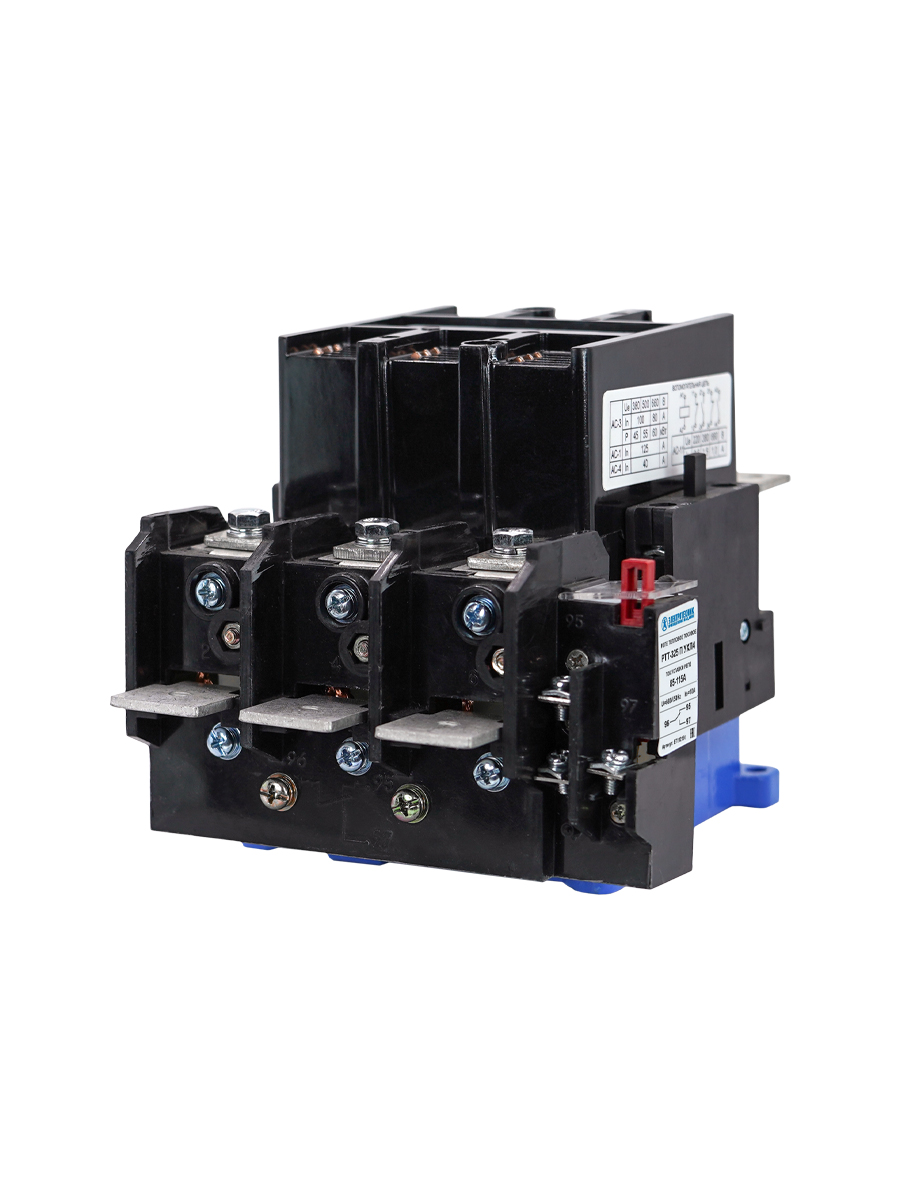

ПМ12-100200 УХЛ4 В, 380В/50Гц, 2з+2р, 100А, нереверсивный, с реле РТТ-325 85- 115А, IP00, пускатель электромагнитный (ЭТ)

Артикул: ET504289

ПМ12-100200 УХЛ4 В, 380В, 2з+2р, 100А, нереверсивный, с реле 85-115А, IP00 (ЭТ)

Сравнить

10 560.97 Р

Цена с НДС

В избранное

В наличии много

Купить в один клик

В корзину

Основные характеристики

Артикул	ET504289
Количество полюсов	3
Номинальное напряжение катушки управления, Uc, В	380В (50/60Гц)
Тип напряжения управления	Переменный (АС)
Номинальное рабочее напряжение, Ue, В	220, 380, 660
Номинальный рабочий ток Ie (АС-3), при 380В, А	100
Тип вспомогательных контактов	2р+2з
Климатическое исполнение и категория размещения	УХЛ4
Степень защиты	IP00
Диапазон токовой уставки, A	85-115
Исполнение	Нереверсивный

Все характеристики

Назначение и преимущества
Характеристики
Документация
Параметры упаковки

Назначение и преимущества
Назначение

Пускатели электромагнитные серии ПМ12 предназначены для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трёхфазных асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В переменного тока 50 и 60 Гц.
При наличии тепловых реле пускатель осуществляет защиту управляемых электродвигателей от:
- перегрузки;
- токов, возникающих при обрыве одной из фаз;
- асимметрии фаз.
Преимущества
Пускатели ПМ12 100-250 - IP00, IP20
- Пускатели отличаются высокой механической и коммутационной износостойкостью, что обеспечивает длительный срок службы даже в условиях интенсивной эксплуатации;
- Соответствует требованиям ГОСТ, предъявляемым к аппаратам промышленного назначения, обеспечивает высокую надёжность срабатывания;
- Отсутствие шумов и повышенная надёжность работы;
- Простота конструкции и высокая надёжность, испытанная временем эксплуатации.
Пускатели ПМ12 100-250 в корпусе – IP40, IP54
- Простота конструкции, высокая надёжность, испытанная временем эксплуатации;
- Соответствует требованиям ГОСТ, предъявляемым к аппаратам промышленного назначения, обеспечивает высокую надёжность срабатывания;
- Высокая нагрузочная способность коммутации в общепромышленных режимах АС-3;
- Больший коммутационный ресурс износостойкости.
- Наличие защитного корпуса обеспечивает высокую степень защиты IP40, IP54.
Документация
01 Габаритные и установочные размеры серии ПМ12 100-250А IP00, IP20.pdf
01 Габаритные и установочные размеры серии ПМ12 100-250А IP40, IP54.pdf
01 Краткое руководство по эксплуатации серии ПМ12 100-250А IP00, IP20.pdf
01 Краткое руководство по эксплуатациисерии ПМ12 100-250А IP40, IP54.pdf
01 Структура условного обозначения серии ПМ12 100-250А IP00, IP20.pdf
01 Структура условного обозначения серии ПМ12 100-250А IP40, IP54.pdf
01 Технические характеристики серии ПМ12 100-250А IP00, IP20.pdf
01 Технические характеристики серии ПМ12 100-250А IP40, IP54.pdf
02 Каталог производителя серии ПМ12 100-250А IP00, IP20.pdf
02 Каталог производителя серии ПМ12 100-250А IP40, IP54.pdf
02 Листовка серии ПМ12 100-250А IP00, IP20.pdf
02 Листовка серии ПМ12 100-250А IP40, IP54.pdf
03 Сертификат соответствия серии ПМ12 100-250А IP00, IP20.pdf
03 Сертификат соответствия серии ПМ12 100-250А IP40, IP54.pdf

Характеристики

Артикул	ET504289
Количество полюсов	3
Номинальное напряжение катушки управления, Uc, В	380В (50/60Гц)
Тип напряжения управления	Переменный (АС)
Номинальное рабочее напряжение, Ue, В	220, 380, 660
Номинальный рабочий ток Ie (АС-3), при 380В, А	100
Тип вспомогательных контактов	2р+2з
Климатическое исполнение и категория размещения	УХЛ4
Степень защиты	IP00
Диапазон токовой уставки, A	85-115
Исполнение	Нереверсивный
Номинальное напряжение изоляции, Ui, В	660
Ширина, мм	210
Коммутационная износостойкость, циклов ВО	300 000
Высота, мм	139
Длина, мм	143
Механическая износостойкость, циклов ВО	5 000 000
Условия использования	Относительная влажность воздуха не более 80% при температуре +25ºC
Наличие реле защиты	С реле
Рабочее положение	Вертикальное, с возможным отклонением по горизонтали ±30°
Номинальный рабочий ток Ie (АС-3), при 660В, А	63
Категория применения	AC-1, AC-3
Температура эксплуатации, °C	-25...+55 °С
Номинальный рабочий ток Ie (АС-3), при 500В, А	100
Номинальное импульсное напряжение Uimp, кВ	8кВ
Диапазон напряжения управления при срабатывании	(0,85-1,1) Uc
Диапазон напряжения управления при отпускании	(0,3-0,75) Uc
Номинальная мощность при напряжении 380В (AC-3) P, кВт	45кВт
Время срабатывания, мс	13-33
Номинальная мощность при напряжении 660В (AC-3) P, кВт	60кВт
Номинальная мощность при напряжении 500В (AC-3) P, кВт	55кВт
Условный тепловой ток Ith, А	125
Тип корпуса	Без корпуса
Тип подключения вспомогательных цепей	Винтовое соединение
Размер резьбы винта главных контактов, мм	М8
Номинальное сечение внешних проводников вспомогательных контактов, мм²	0,75-2,5

Параметры упаковки

	Индивидуальная	Групповая	Транспортная
Количество штук в упаковке	1		8
Длина, см	21		47
Ширина, см	15.50		45
Высота, см	15		20
Вес брутто, кг	2.992		15.013
Вес нетто, кг	2.863		22.904
Объем, м3	0.004883		0.040000
