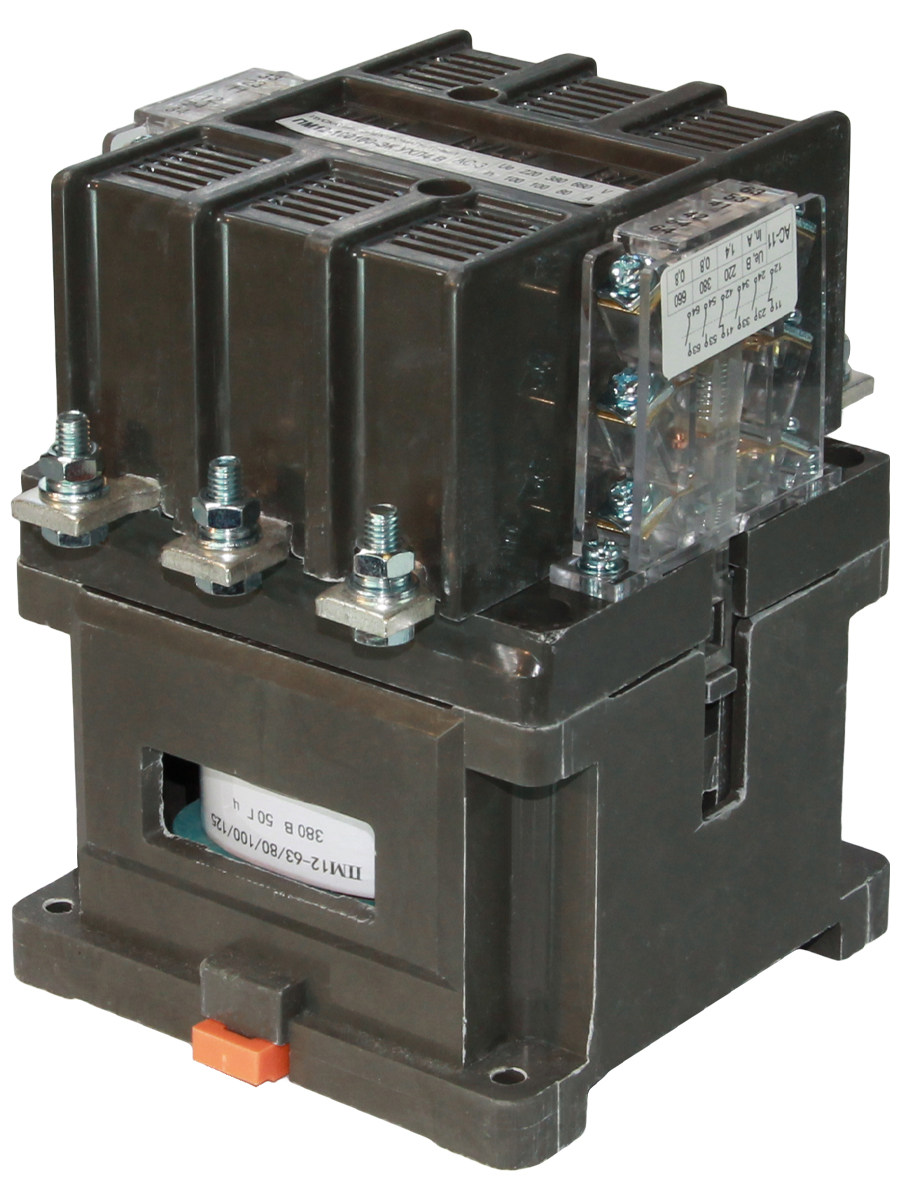

ПМ12-100100-ЭК УХЛ4 В, 380В/50Гц, 4з+2р, 100А, нереверсивный, без реле, IP00, пускатель электромагнитный (ЭТ)

Артикул: ET516449

ПМ12-100100-ЭК УХЛ4 В, 380В, 4з+2р, 100А, нереверсивный, без реле, IP00 (ЭТ)

Сравнить

7 258.07 Р

Цена с НДС

В избранное

В наличии много

Купить в один клик

В корзину

Основные характеристики

Артикул	ET516449
Количество полюсов	3
Номинальное напряжение катушки управления, Uc, В	380В (АС)
Номинальный рабочий ток, Iе, A	100A
Исполнение	нереверсивный
Наличие реле защиты	нет
Тип вспомогательных контактов	4з+2р
Климатическое исполнение и категория размещения	УХЛ4
Степень защиты	IP00
Коммутационная износостойкость, циклов ВО	750 000

Все характеристики

Назначение и преимущества
Характеристики
Документация
Параметры упаковки

Назначение и преимущества
Назначение

Пускатели электромагнитные переменного тока серии ПМ12-ЭК предназначены для включения и отключения приемников электрической энергии на номинальное напряжение до 660 В переменного тока частотой 50 Гц.

При наличии тепловых реле пускатель осуществляет защиту управляемых электродвигателей от перегрузки, обрыва фазы, несимметрии фаз.
Преимущества
- Универсальность и широкий диапазон токов;
- Пускатели отличаются высокой механической и коммутационной износостойкостью, что обеспечивает длительный срок службы даже в условиях интенсивной эксплуатации;
- Соответствует требованиям ГОСТ, предъявляемым к аппаратам промышленного назначения, обеспечивает высокую надёжность срабатывания;
- Отсутствие шумов и повышенная надёжность работы.
Документация
01 Габаритные и установочные размеры серии ПМ12-ЭК.pdf
01 Краткое руководство по эксплуатации серии ПМ12-ЭК.pdf
01 Структура условного обозначения серии ПМ12-ЭК.pdf
01 Технические характеристики серии ПМ12-ЭК.pdf
02 Каталог производителя серии ПМ12-ЭК.pdf
02 Листовка серии ПМ12-ЭК.pdf
03 Сертификат соответствия серии ПМ12-ЭК.pdf

Характеристики

Артикул	ET516449
Количество полюсов	3
Номинальное напряжение катушки управления, Uc, В	380В (АС)
Номинальный рабочий ток, Iе, A	100A
Исполнение	нереверсивный
Наличие реле защиты	нет
Тип вспомогательных контактов	4з+2р
Климатическое исполнение и категория размещения	УХЛ4
Степень защиты	IP00
Коммутационная износостойкость, циклов ВО	750 000
Кол-во в трансп. упаковке	6
Номинальное рабочее напряжение, Ue, В	до 660В
Контактная группа	4з+2р (4no+2nc)
Механическая износостойкость, циклов ВО	1 000 000
Номинальное напряжение изоляции, Ui, В	660В
Габаритные размеры LхHхB, мм	116х143х154
Наименование изделия	пускатель электромагнитный ПМ12-ЭК
Условия использования	в помещениях с регулируемыми климатическими условиями
Условный тепловой ток Ith, А	125А
Режим работы	продолжительный, прерывисто-продолжительный
Номинальный рабочий ток Ie (АС-3), при 380В, А	100А
Номинальный рабочий ток Ie (АС-3), при 500В, А	100А
Номинальный рабочий ток Ie (АС-3), при 660В, А	63А
Номинальная мощность при напряжении 380В (AC-3) P, кВт	45кВт
Номинальная мощность при напряжении 500В (AC-3) P, кВт	55кВт
Категория применения	AC-1, AC-3
Размер резьбы винта главных контактов, мм	М8
Тип подключения вспомогательных цепей	винтовое соединение
Номинальное сечение внешних проводников вспомогательных контактов, мм²	0,75-2,5
Номинальная мощность при напряжении 660В (AC-3) P, кВт	60кВт
Наличие механической блокировки	нет
Номинальное импульсное напряжение Uimp, кВ	8кВ
Рабочее положение	вертикальная плоскость с отклонением не более 15º в любую сторону
Номинальное сечение внешних проводников главных контактов, мм²	16-35мм²
Размер резьбы винта вспомогательных контактов, мм	М3,5
Тип подключения силовой цепи	винтовое соединение
Коммутационная износостойкость млн. циклов/частота включений в час	0,3/600
Механическая износостойкость, млн. циклов/частота включений в час	5/2400

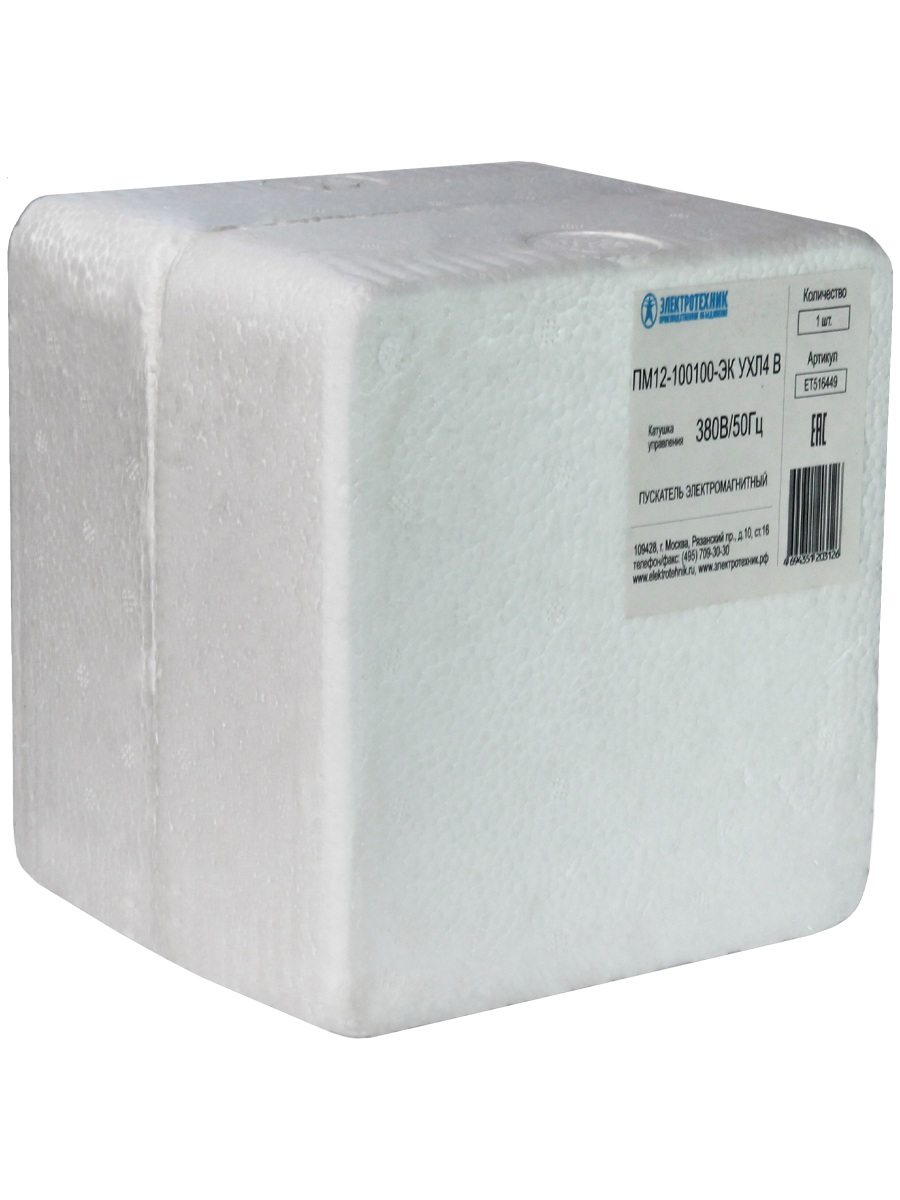

Параметры упаковки

	Индивидуальная	Групповая	Транспортная
Количество штук в упаковке	1		6
Длина, см	17		42
Ширина, см	16		33.50
Высота, см	13.50		19
Вес брутто, кг	2.876		18
Вес нетто, кг	2.851
Объем, м3	0.003672		0.026733
