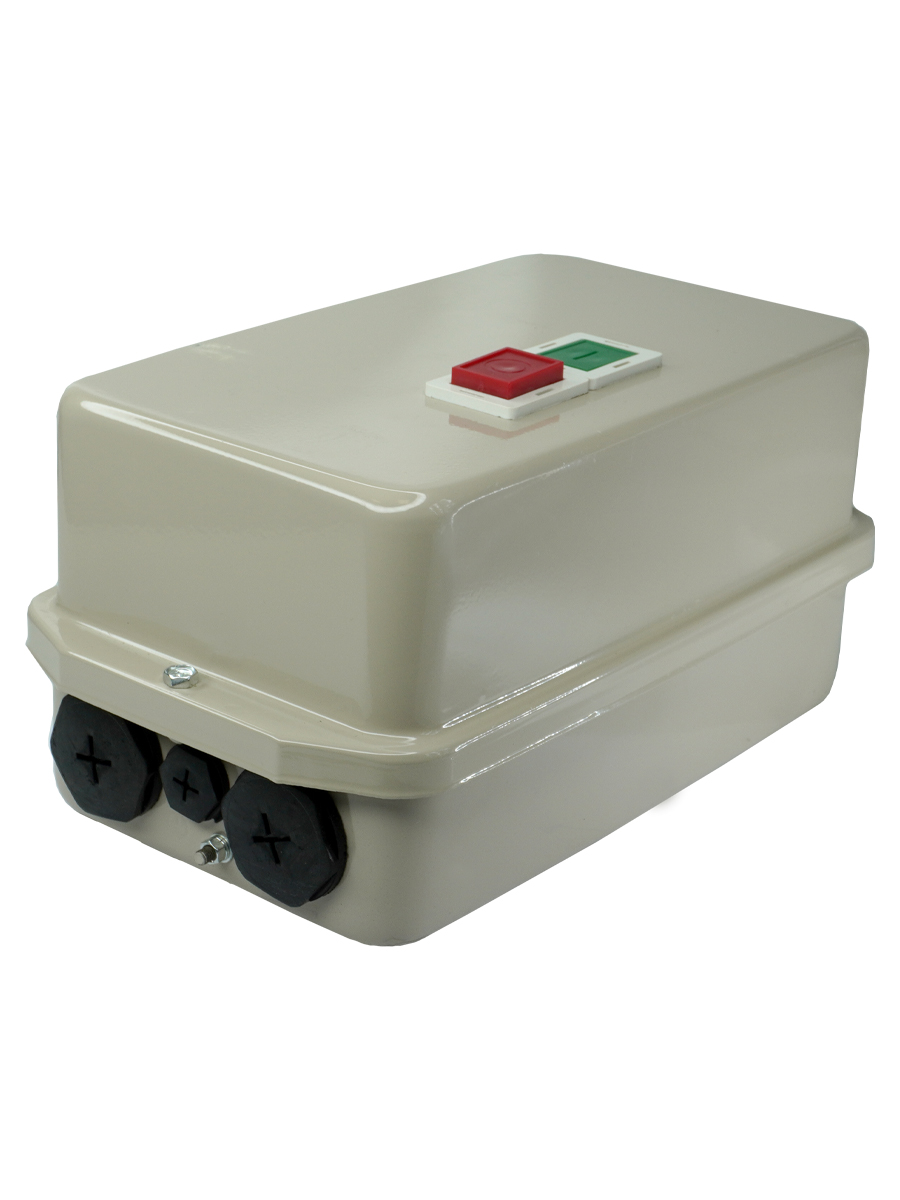

ПМЛ-4220 УХЛ4 Б, 380В/50Гц, 1р+1з, 63А, нереверсивный, с реле РТЛ-2059-2 48-65А, в корпусе из металла IP54, с кнопками ПУСК + СТОП, пускатель электромагнитный (ЭТ)

Артикул: ET511480

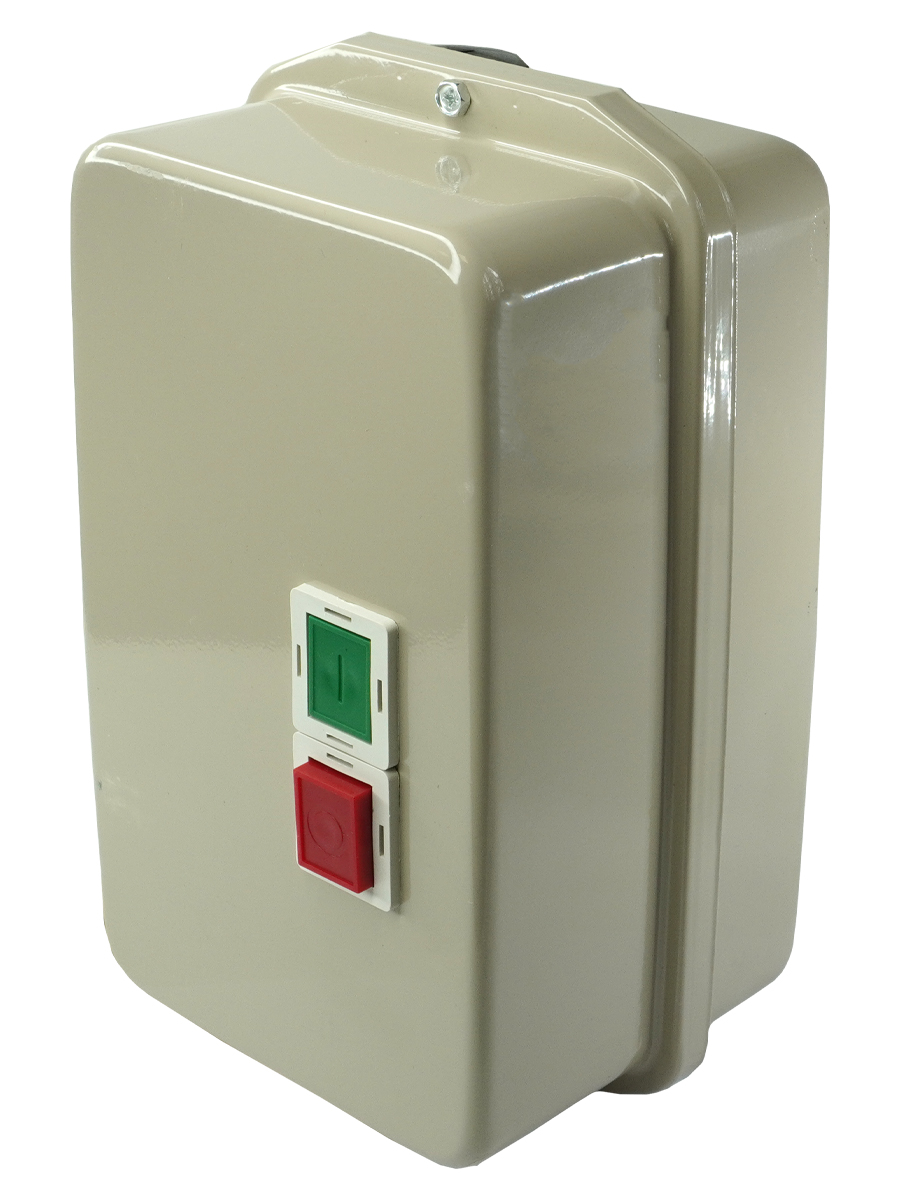

ПМЛ-4220 УХЛ4 Б, 380В, 1р+1з,63А,нереверс.,с реле 48-65А, в корпусе IP54, с кнопками ПУСК+СТОП (ЭТ)

Сравнить

7 508.07 Р

Цена с НДС

В избранное

Под заказ

Купить в один клик

Основные характеристики

Артикул	ET511480
Количество полюсов	3
Номинальное напряжение катушки управления, Uc, В	380В (50/60Гц)
Тип напряжения управления	Переменный (АС)
Номинальное рабочее напряжение, Ue, В	220В, 380В, 660В
Номинальный рабочий ток Ie (АС-3), при 380В, А	63А
Тип вспомогательных контактов	1р+1з(1nс+1no)
Климатическое исполнение и категория размещения	УХЛ4
Степень защиты	IP54

Все характеристики

Назначение и преимущества
Характеристики
Документация
Параметры упаковки

Назначение и преимущества
Назначение
Пускатели электромагнитные малогабаритные серии ПМЛ предназначены для дистанционного пуска, остановки и реверсирования трёхфазных асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В переменного тока частотой 50 и 60 Гц.
Преимущества
- способ монтажа, как на DIN-рейку, так и на монтажную панель;
- контактор обладает повышенной износостойкостью и малым значением переходного сопротивления контактов за счёт применения контакт-деталей на основе серебра, и покрытий на контактной группе;
- широкий ассортимент контакторов;
- специальная технология изготовления магнитной системы, повышающая надёжность работы контакторов.
Документация
02 Габаритные и установочные размеры.pdf
02 Руководство по эксплуатации.pdf
02 Структура условного обозначения.pdf
02 Технические характеристики.pdf
03 Описание из каталога.pdf
04 Сертификат соответствия.pdf
05 Листовка.pdf

Характеристики

Артикул	ET511480
Количество полюсов	3
Номинальное напряжение катушки управления, Uc, В	380В (50/60Гц)
Тип напряжения управления	Переменный (АС)
Номинальное рабочее напряжение, Ue, В	220В, 380В, 660В
Номинальный рабочий ток Ie (АС-3), при 380В, А	63А
Тип вспомогательных контактов	1р+1з(1nс+1no)
Климатическое исполнение и категория размещения	УХЛ4
Степень защиты	IP54
Кол-во в трансп. упаковке	6
Тип реле	48-65А
Контактная группа	1р+1з (1nc+1no)
Механическая износостойкость, циклов ВО	8 000 000
Коммутационная износостойкость, циклов ВО	300 000
Номинальный рабочий ток, Iе, A	63А
Время срабатывания, мс	22±8
Номинальное напряжение изоляции, Ui, В	660В
Габаритные размеры LхHхB, мм	127х112x75
Наименование изделия	пускатель электромагнитный ПМЛ
Условия использования	относительная влажность воздуха не более 80% при температуре +25ºC
Исполнение	Нереверсивный, с реле, в корпусе
Условный тепловой ток Ith, А	70А
Диапазон токовой уставки, A	48-65А
Номинальная мощность при напряжении 380В (AC-3) P, кВт	30кВт
Категория применения	AC-3
Размер резьбы винта главных контактов, мм	М8
Тип подключения вспомогательных цепей	винтовое соединение
Номинальное сечение внешних проводников вспомогательных контактов, мм²	0,75-2,5
Номинальная мощность при напряжении 660В (AC-3) P, кВт	37кВт
Тип корпуса	Пластиковый корпус с кнопками ПУСК+СТОП
Диапазон напряжения управления при отпускании	(0,3-0,6) Uc
Диапазон напряжения управления при срабатывании	(0,85-1,1) Uc
Номинальное импульсное напряжение Uimp, кВ	6кВ
Рабочее положение	Вертикальное, с возможным отклонением по горизонтали ±30°
Температура эксплуатации, °C	-40...+50 °С

Параметры упаковки

	Индивидуальная	Групповая	Транспортная
Количество штук в упаковке	1		6
Длина, см	32		62.50
Ширина, см	19.70		35
Высота, см	17		37.50
Вес брутто, кг	3.673		22.955
Вес нетто, кг	3.438
Объем, м3	0.010717		0.082031
