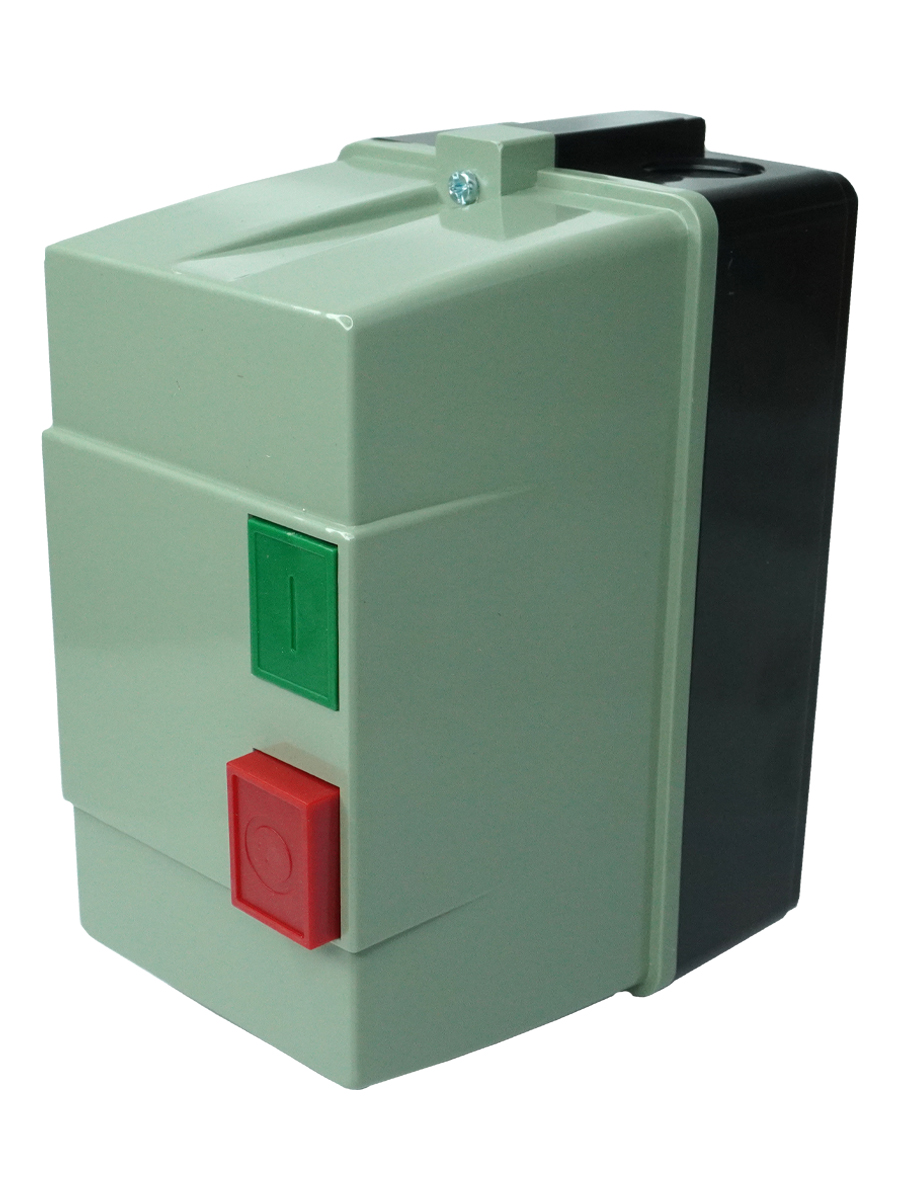

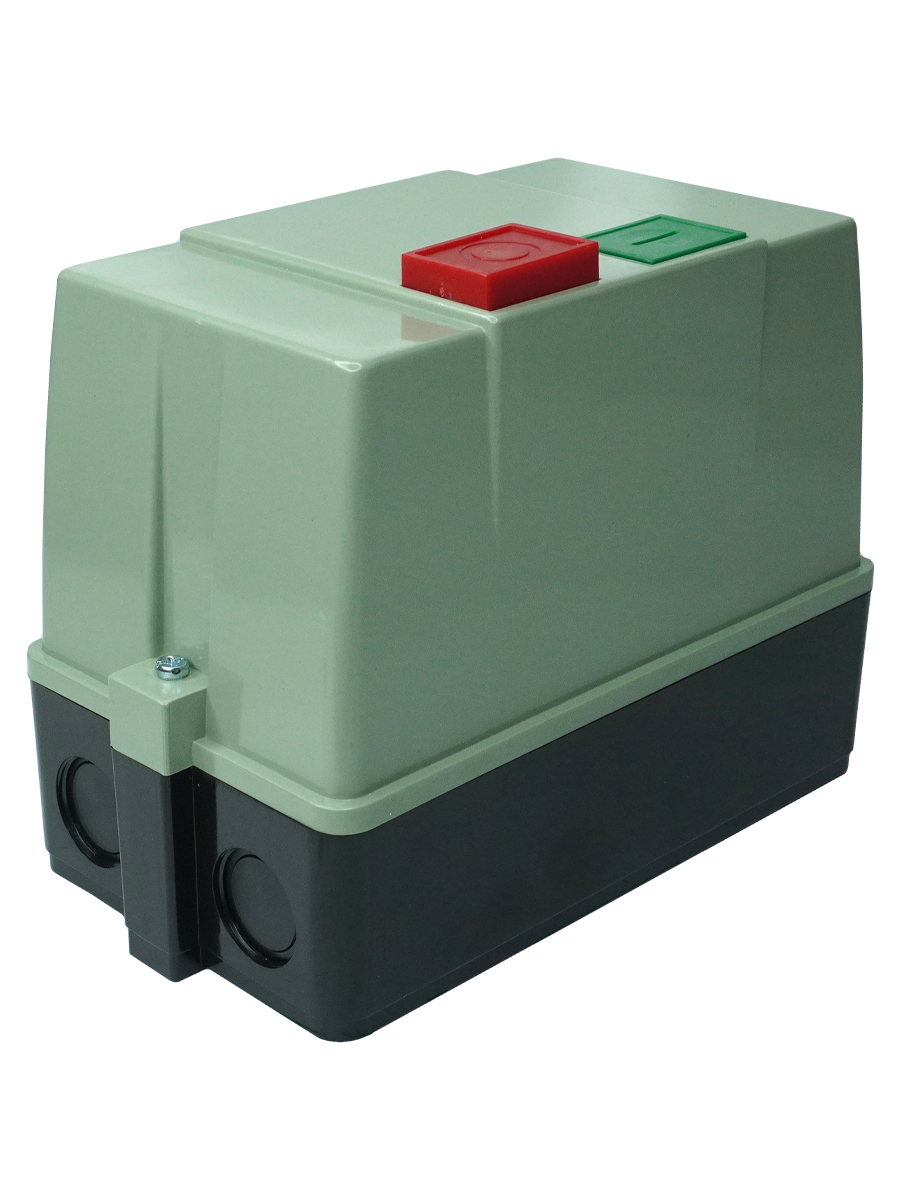

ПМЛ-2220 УХЛ4 Б, 380В/50Гц, 1з, 25А, нереверсивный, с реле РТЛ-1022-2 17-25А, в корпусе из пластика IP54, с кнопками ПУСК + СТОП, пускатель электромагнитный (ЭТ)

Артикул: ET511478

ПМЛ-2220 УХЛ4 Б, 380В, 1з, 25А, нереверс.,с реле 17-25А, в корпусе IP54, с кнопками ПУСК+СТОП (ЭТ)

Сравнить

2 860.33 Р

Цена с НДС

В избранное

В наличии много

Купить в один клик

В корзину

Основные характеристики

Артикул	ET511478
Количество полюсов	3
Номинальное напряжение катушки управления, Uc, В	380В (50/60Гц)
Тип напряжения управления	Переменный (АС)
Номинальное рабочее напряжение, Ue, В	220В, 380В, 660В
Номинальный рабочий ток Ie (АС-3), при 380В, А	25А
Тип вспомогательных контактов	1з(1no)
Климатическое исполнение и категория размещения	УХЛ4
Степень защиты	IP54

Все характеристики

Назначение и преимущества
Характеристики
Документация
Параметры упаковки

Назначение и преимущества
Назначение
Пускатели электромагнитные малогабаритные серии ПМЛ предназначены для дистанционного пуска, остановки и реверсирования трёхфазных асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В переменного тока частотой 50 и 60 Гц.
Преимущества
- Способ монтажа, как на DIN-рейку, так и на монтажную панель;
- Пускатели обладают повышенной износостойкостью и малым значением переходного сопротивления контактов за счёт применения контакт-деталей на основе серебра, и покрытий на контактной группе;
- Широкий ассортимент пускателей серии ПМЛ;
- Специальная технология изготовления магнитной системы, повышающая надёжность работы пускателей.
Документация
01 Габаритные и установочные размеры серии ПМЛ 10-95А.pdf
01 Краткое руководство по эксплуатации серии ПМЛ 10-95А.pdf
01 Структура условного обозначения серии ПМЛ 10-95А.pdf
01 Технические характеристики серии ПМЛ 10-95А.pdf
02 Каталог производителя серии ПМЛ 10-95А.pdf
02 Листовка серии ПМЛ 10-95А.pdf
03 Сертификат соответствия серии ПМЛ 10-95А.pdf

Характеристики

Артикул	ET511478
Количество полюсов	3
Номинальное напряжение катушки управления, Uc, В	380В (50/60Гц)
Тип напряжения управления	Переменный (АС)
Номинальное рабочее напряжение, Ue, В	220В, 380В, 660В
Номинальный рабочий ток Ie (АС-3), при 380В, А	25А
Тип вспомогательных контактов	1з(1no)
Климатическое исполнение и категория размещения	УХЛ4
Степень защиты	IP54
Номинальное напряжение изоляции, Ui, В	660В
Исполнение	Нереверсивный, с реле, в корпусе
Ширина, мм	102
Коммутационная износостойкость, циклов ВО	300 000
Высота, мм	142
Длина, мм	186
Механическая износостойкость, циклов ВО	8 000 000
Условия использования	Относительная влажность воздуха не более 80% при температуре +25ºC
Диапазон токовой уставки, A	17-25А
Рабочее положение	Вертикальное, с возможным отклонением по горизонтали ±30°
Категория применения	AC-3
Температура эксплуатации, °C	-40...+50 °С
Номинальное импульсное напряжение Uimp, кВ	6кВ
Диапазон напряжения управления при срабатывании	(0,85-1,1) Uc
Диапазон напряжения управления при отпускании	(0,3-0,6) Uc
Номинальная мощность при напряжении 380В (AC-3) P, кВт	11кВт
Время срабатывания, мс	22±8
Номинальная мощность при напряжении 660В (AC-3) P, кВт	15кВт
Условный тепловой ток Ith, А	30А
Тип корпуса	Пластиковый корпус с кнопками ПУСК+СТОП
Тип подключения вспомогательных цепей	Винтовое соединение
Размер резьбы винта главных контактов, мм	М4
Номинальное сечение внешних проводников вспомогательных контактов, мм²	0,75-2,5

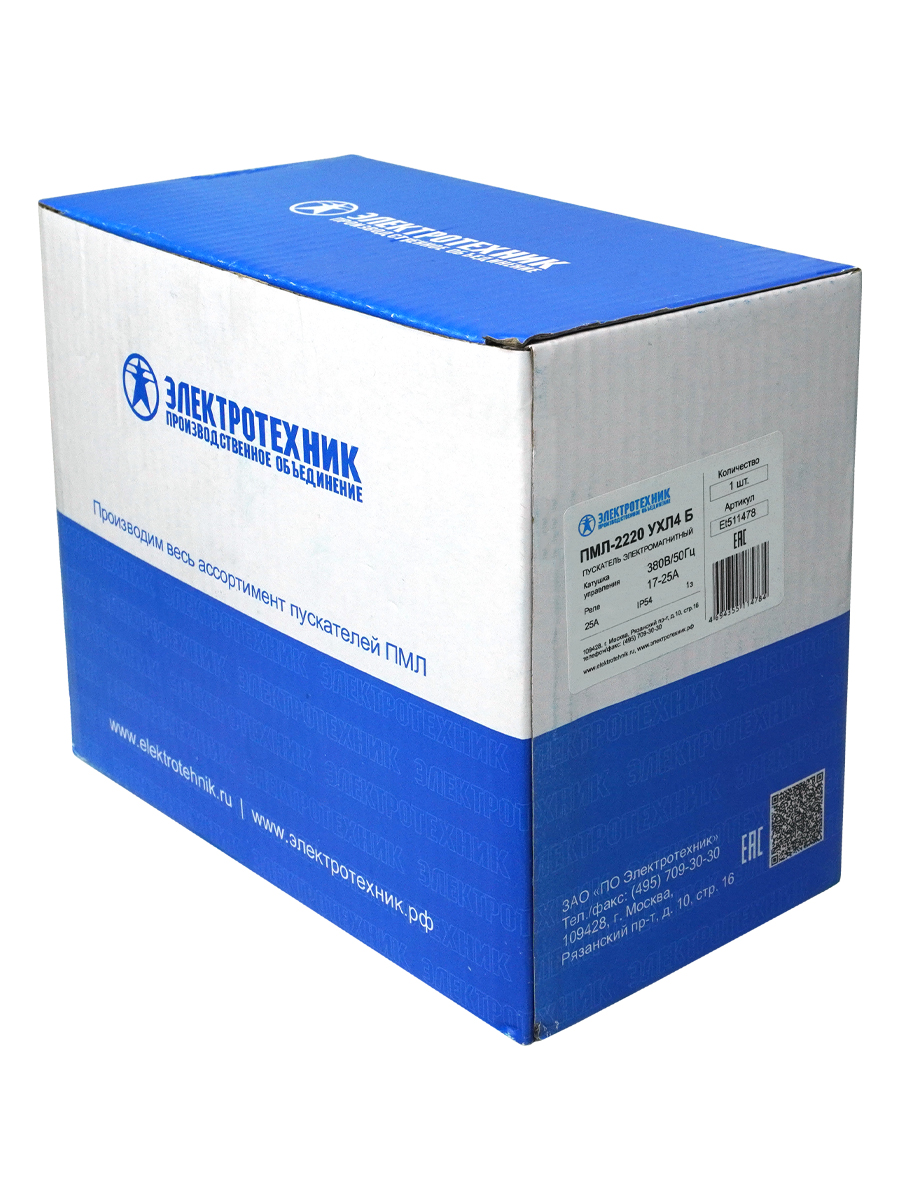

Параметры упаковки

	Индивидуальная	Групповая	Транспортная
Количество штук в упаковке	1		20
Длина, см	19		54.50
Ширина, см	10.50		39.50
Высота, см	14.50		30
Вес брутто, кг	1.212		25.100
Вес нетто, кг	1.142		22.84
Объем, м3	0.002893		0.064583
