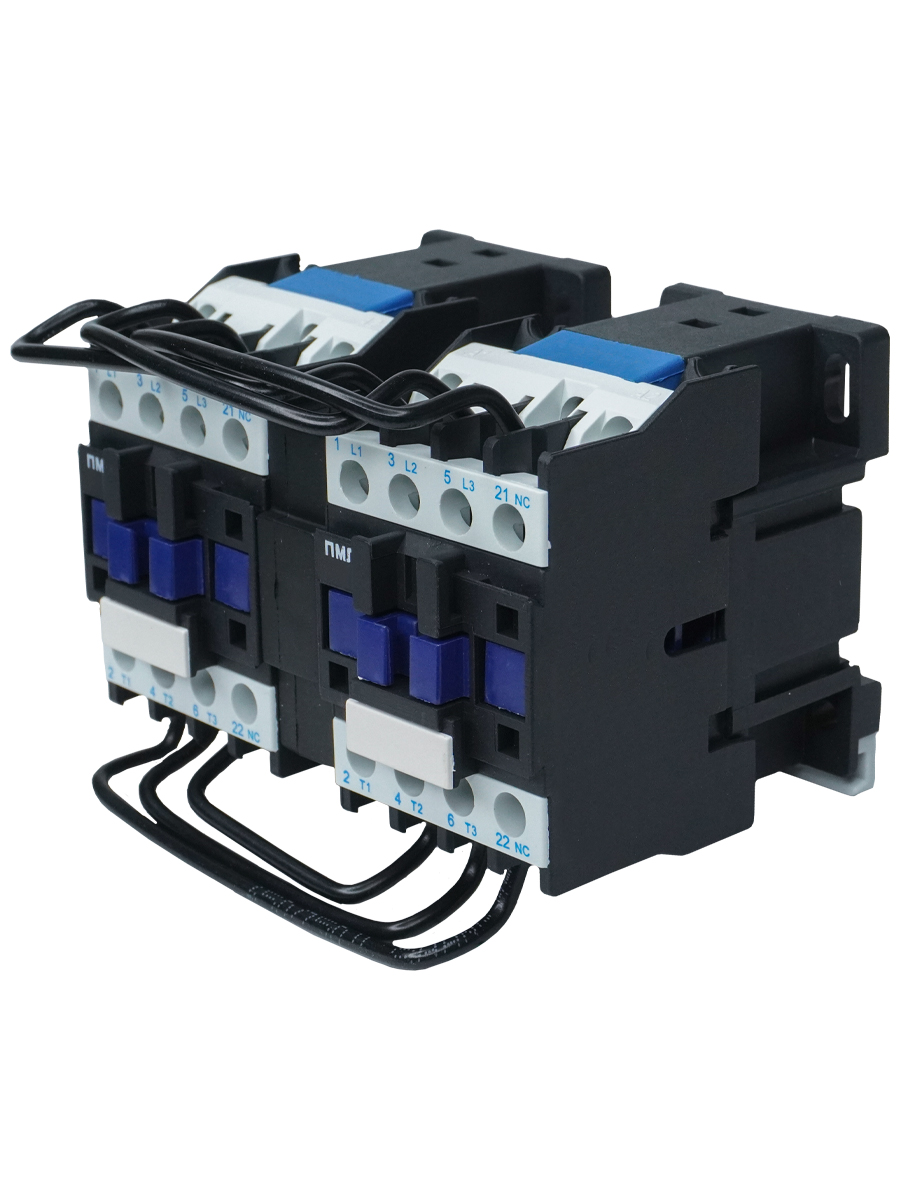

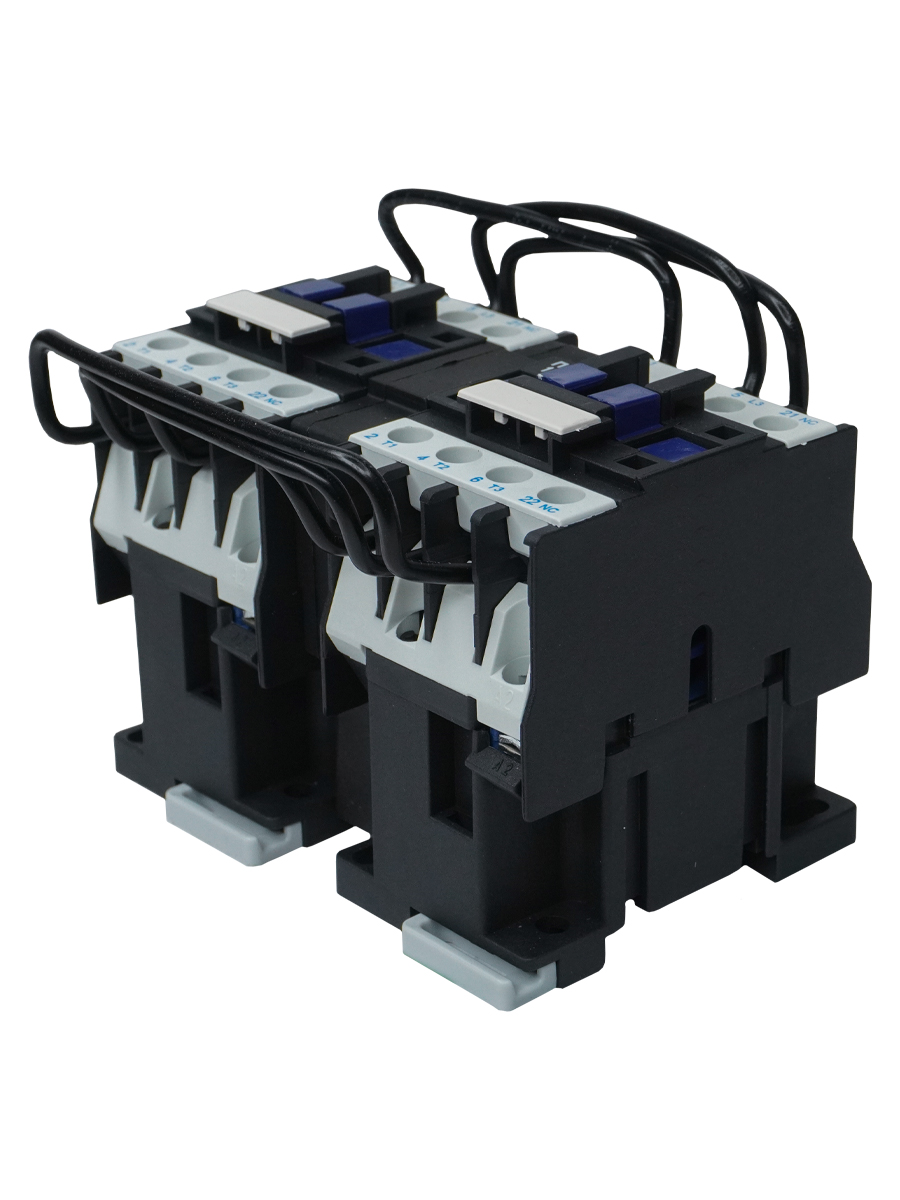

ПМЛ-1561М УХЛ4 Б, 380В/50Гц, 2р, 10А, реверсивный, без реле, IP20, пускатель электромагнитный (ЭТ)

Артикул: ET515397

Сравнить

1 927.42 Р

Цена с НДС

В избранное

Под заказ

Купить в один клик

Основные характеристики

Артикул	ET515397
Количество полюсов	3
Номинальное напряжение катушки управления, Uc, В	220В (50/60Гц)
Тип напряжения управления	Переменный (АС)
Номинальное рабочее напряжение, Ue, В	220В, 380В, 660В
Номинальный рабочий ток Ie (АС-3), при 380В, А	10А
Тип вспомогательных контактов	2р(2nc)
Климатическое исполнение и категория размещения	УХЛ4
Степень защиты	IP20

Все характеристики

Назначение и преимущества
Характеристики
Документация
Параметры упаковки

Назначение и преимущества
Назначение
Пускатели электромагнитные малогабаритные серии ПМЛ предназначены для дистанционного пуска, остановки и реверсирования трёхфазных асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В переменного тока частотой 50 и 60 Гц.
Преимущества
- способ монтажа, как на DIN-рейку, так и на монтажную панель;
- контактор обладает повышенной износостойкостью и малым значением переходного сопротивления контактов за счёт применения контакт-деталей на основе серебра, и покрытий на контактной группе;
- широкий ассортимент контакторов;
- специальная технология изготовления магнитной системы, повышающая надёжность работы контакторов.
Документация
02 Габаритные и установочные размеры.pdf
02 Руководство по эксплуатации.pdf
02 Структура условного обозначения.pdf
02 Технические характеристики.pdf
03 Описание из каталога.pdf
04 Сертификат соответствия.pdf
05 Листовка.pdf

Характеристики

Артикул	ET515397
Количество полюсов	3
Номинальное напряжение катушки управления, Uc, В	220В (50/60Гц)
Тип напряжения управления	Переменный (АС)
Номинальное рабочее напряжение, Ue, В	220В, 380В, 660В
Номинальный рабочий ток Ie (АС-3), при 380В, А	10А
Тип вспомогательных контактов	2р(2nc)
Климатическое исполнение и категория размещения	УХЛ4
Степень защиты	IP20
Кол-во в трансп. упаковке	50
Контактная группа	2р (2nc)
Механическая износостойкость, циклов ВО	20 000 000
Коммутационная износостойкость, циклов ВО	1 500 000
Номинальный рабочий ток, Iе, A	10А
Время срабатывания, мс	17±7
Номинальное напряжение изоляции, Ui, В	660В
Габаритные размеры LхHхB, мм	75х80х105
Наименование изделия	пускатель электромагнитный ПМЛ
Условия использования	относительная влажность воздуха не более 80% при температуре +25ºC
Исполнение	Реверсивный, с механическое блокировкой, без реле
Условный тепловой ток Ith, А	13А
Номинальная мощность при напряжении 380В (AC-3) P, кВт	4кВт
Категория применения	АС-3, АС-4
Размер резьбы винта главных контактов, мм	М3
Тип подключения вспомогательных цепей	винтовое соединение
Номинальное сечение внешних проводников вспомогательных контактов, мм²	0,75-2,5
Номинальная мощность при напряжении 660В (AC-3) P, кВт	5,5кВт
Тип корпуса	Без корпуса
Диапазон напряжения управления при отпускании	(0,3-0,6) Uc
Диапазон напряжения управления при срабатывании	(0,85-1,1) Uc
Номинальное импульсное напряжение Uimp, кВ	6кВ
Рабочее положение	Вертикальное, с возможным отклонением по горизонтали ±30°
Температура эксплуатации, °C	-40...+50 °С

Параметры упаковки

	Индивидуальная	Групповая	Транспортная
Количество штук в упаковке	1		50
Длина, см	13.50
Ширина, см	9
Высота, см	10.50
Вес брутто, кг	0.730		19.160
Вес нетто, кг	0.700
Объем, м3	0.001276		0.029
