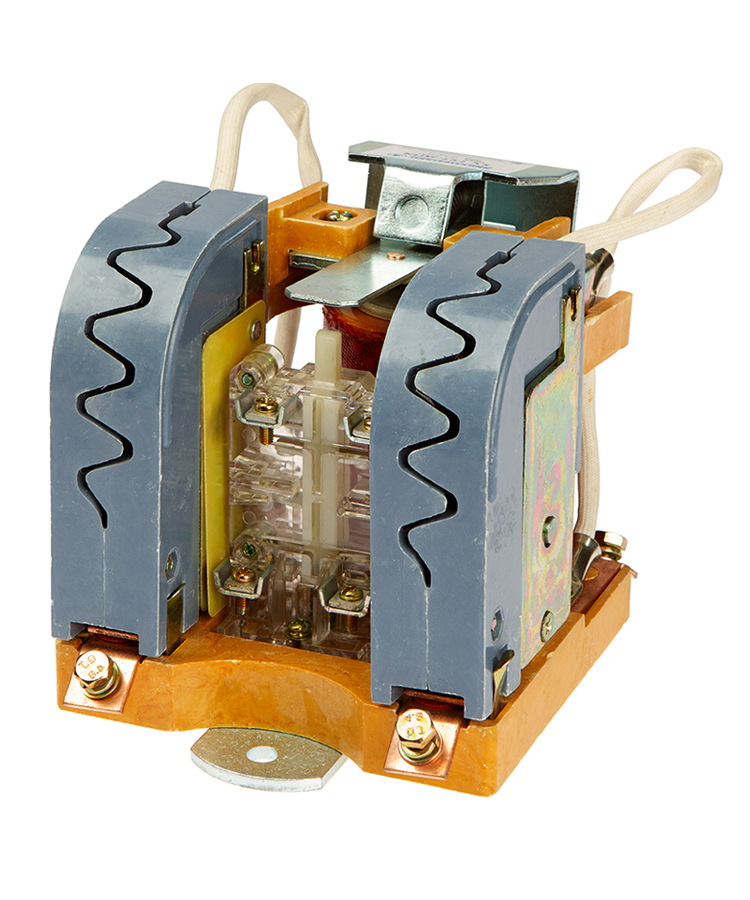

КПД-121 У2, 63А, 220В, 1з+1р, контактор электромагнитный (ЭТ)
Вернуться к -ассортименту: » Контакторы КПД-121
Цена с НДС:
|
|
| |
|
Скидка: 0% |
| |
Цена с НДС, со скидкой: 5 990.00 руб. |
| |
- Карточка товара
-
- Номиальный ток In, А:
|
- 63 А
|
- Номинальный рабочий ток, In:
|
- 63А
|
- Номинальное рабочее напряжение, Ue:
|
- – 220В; 440В/50Гц
|
- Количество полюсов:
|
- 2
|
- Контактная группа:
|
- 1з+2р (1no+2nc)
|
- Степень защиты:
|
- IP00
|
- Климатическое исполнение и категория размещения:
|
- У2
|
- Коммутационная износостойкость, циклов ВО:
|
- 40 000 циклов ВО
|
- Механическая износостойкость, циклов ВО:
|
- 16 000 000 циклов ВО
|
- Габаритные размеры LхHхB, мм:
|
- 195х130х142 мм
|
- Кол-во в транспортной упаковке, шт:
|
- 6
|
- Артикул производителя:
|
- ET519217
|
Контакторы представляют собой двухпозиционные, двухполюсные электромагнитные устройства открытого типа, предназначенные для частых дистанционных включений и отключений приемников электрической энергии. Контакторы данного типа рассчитаны на коммутацию постоянного тока напряжением до 220 В, а также переменного тока частотой 50 Гц напряжением до 440 В.
Контакторы используются в качестве пусковых устройств для электрических машин подъемно-транспортного оборудования и тягового оборудования городского электротранспорта.
Для коммутации дополнительных слаботочных переключающих цепей управления и сигнализации, в конструкцию контакторов включен блок-контакт с сочетанием контактов 1 замкнутых + 1 разомкнутых. тых.
|
КПД
|
-
|
121
|
|
У2
|
,
|
ХХ
|
А
|
,
|
ХХХ
|
В
|
|
1
|
|
2
|
|
3
|
|
4
|
|
|
5
|
|
1. Контактор постоянного тока.
2. Условный номер серии.
3. Климатическое исполнение (У) и категория размещения (2) по ГОСТ 15050-69
4. Величина номинального тока.
5. Напряжение включающей катушки.
|
Наименование |
Напряжение катушки Uс, В |
In , А
(AC-3) |
Ue, В |
Степень защиты |
Доп. контакты |
Габаритные размеры, мм |
Артикул |
|
КПД-121 У2, 25А |
110 |
25 |
-220
~380, 50 Гц
~440, 50 Гц |
IP00 |
1НО+1НЗ |
195х130х142 |
ЕТ519214 |
|
КПД-121 У2, 25А |
220 |
25 |
IP00 |
1НО+1НЗ |
195х130х142 |
ЕТ519215 |
|
КПД-121 У2, 63А |
110 |
63 |
IP00 |
1НО+1НЗ |
195х130х142 |
ЕТ519216 |
|
КПД-121 У2, 63А |
220 |
63 |
IP00 |
1НО+1НЗ |
195х130х142 |
ЕТ519217 |
|
КПД-121 У2, 80А |
110 |
80 |
IP00 |
1НО+1НЗ |
195х130х142 |
ЕТ519218 |
|
КПД-121 У2, 80А |
220 |
80 |
IP00 |
1НО+1НЗ |
195х130х142 |
ЕТ519219 |
Технические характеристики.
|
Номинальное напряжение Ue, В
|
постоянное
|
|
220 В
|
|
переменное
|
|
380 В, 50 Гц / 440 В, 50 Гц
|
|
Номинальный ток In (АС-3), А
|
|
25, 63, 80
|
|
Номинальное напряжение катушки управления Uc, В
|
|
- 110 В
|
|
|
- 220 В
|
|
Постоянная времени срабатывания катушки, мс
|
|
7,5 - 10
|
|
Исполнения вспомогательных контактов
|
|
1НО + 1НЗ
|
|
Износостойкость, млн. циклов ВО
|
механическая
|
|
16
|
|
коммутационная
|
|
0,04
|
|
Климатическое исполнение и категория размещения
|
|
У2
|
|
Количество в транспортной упаковке, шт
|
|
6
|
|
Вес транспортной упаковки БРУТТО, кг
|
|
19,6
|
|
|
Габаритные, установочные размеры КПД-121 У2
|
- - оптимальная схема разрыва главных контактов;
- - современная конструкция и материалы дугогасительных устройств, обеспечивающие
большой
коммутационный ресурс;
- - высокая степень надежности, подтвержденная ресурсными испытаниями и данными
эксплуатации;
- - минимальные затраты при монтаже и обслуживании
|
|
|
